产品名称：

JSB型垂直方向安装罩壳蛇形弹簧联轴器

型号规格：

JSB型垂直方向安装罩壳蛇形弹簧联轴器

产品类别：

常规产品 -- 机械传动 -- 弹簧联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

JSB型垂直方向安装罩壳蛇形弹簧联轴器产品详细说明：

JSB型蛇形弹簧联轴器技术参数及外形安装尺寸

JSB型垂直方向安装罩壳蛇形弹簧联轴器基本参数和主要尺寸（JB/T8869-2000）/mm

型号	公称转矩T_n/ N·m	许用转速[n]/ r·min^-1	轴孔直径d	L	L₀	L₂	L₃	D	间隙 t	质量m (无孔) /kg	润滑油 /kg
JSB1	45	6000	18、19	47	97	48	24	112	3	1.95	0.0272
			20、22、24
			25、28
JSB2	140		22、24				25	122		2.59	0.048
			25、28
			30、32、35
JSB3	224		25、28	50	103	51	51	130		3.36	0.0544
			30、32、35、38
			40、42
JSB4	400		32、35、38	60	123	61	31	149		5.44	0.068
			40、42、45、48、50
JSB5	630		40、42、45、48、50、55、56	63	129	64	32	163		7.26	0.0862
JSB6	900	5500	48、50、55、56	76	155	67	34	174		10.4	0.113
			60、63、65
JSB7	1800	4750	55、56	89	181	89	44	200		17.7	0.172
			60、63、65、70、71、75
			80
JSB8	3150	4000	65、70、71、75	98	199	96	147	233		25.4	0.254
			80、85、90、95
JSB9	5600	3250	75	120	245	121	60	268	6	42.2	0.425
			80、85、90、95
			100、110
JSB10	8000	3000	80、85、90、95	127	259	124	63	287		54.4	0.508
			100、110、120
JSB11	12500	2700	90、95	149	304	143	74	320		81.6	0.735
			100、110、120、125
			130、140
JSB12	18000	2400	110、120、125	162	330	146	75	379		122	0.907
			130、140、150
			160、170
JSB13	25000	2200	120、125	184	374	156	78	411		180	1.13
			130、140、150
			160、170、180
			190、200
JSB14	35500	2000	140、150	183	372	204	107	476		230	1.95
			160、170、180
			190、200
JSB15	50000	1750	160、170、180	216	438	216	115	533		321	2.81
			190、200、220
			240
JSB16	63000	1600	180			226	120	584		448	3.49
			190、200、220
			240、250、260

注：1.若轴孔型式按GB/T3852与制造厂协商。
2.质量、转动惯量是无孔的计算值。

JSB型垂直方向安装罩壳蛇形弹簧联轴器

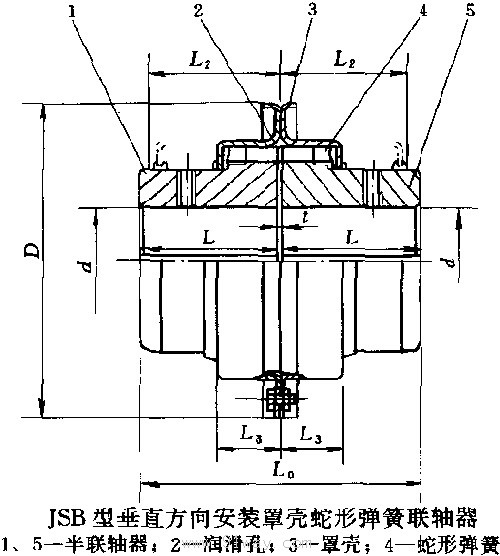

JSB型垂直方向安装罩壳蛇形弹簧联轴器（示意图）
