LT型弹性套柱销联轴器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 柱销联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LT型弹性套柱销联轴器产品详细说明：

简介：

LT型弹性套柱销联轴器为国家标准GB4323-84适用于联接两同轴线的传动轴系：具有一定补偿两轴相对偏移和一般减震性能、工作温度为-20～+70℃，传递公称扭矩为6.31～16000N.m。

弹性套柱销联轴器，具有减震、耐磨等性能，结构合理，维修方便，零件数量少，适用性强等特点。可用于正反转变化多、变载荷、起动频繁的高速转动。多年来，已被各种机械联接所采用。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。
半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ。轴孔和键槽采用拉制成型。弹性套采用合成橡胶、聚胺脂橡胶制成。

本标准联轴器，已批量生产。保证质量，价格合理，供用户广泛采用。并可根据用户需要接受非标准订货。

LT型弹性套柱销联轴器结构图：

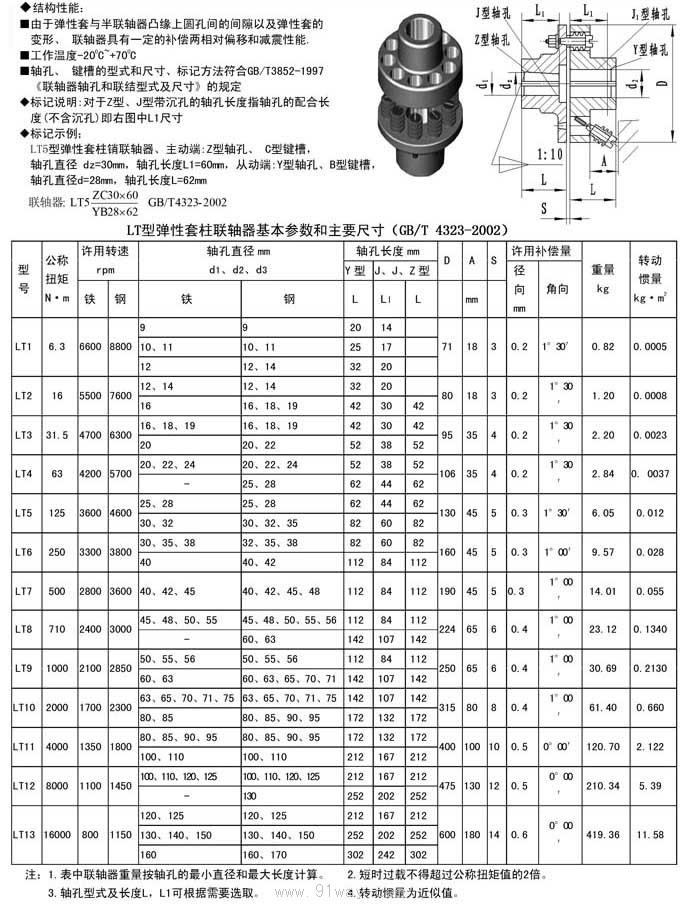

LT型弹性套柱销联轴器基本参数和主要尺寸

型号	公称扭矩 Tn (N.M)	许用转速n (r/min)		轴孔直径d1 d2 dz		轴孔长度			D	A	S	质量 m Kg	转动惯量I (Kg.m2 )
						Y型	J、J1、Z型
		铁	钢	铁	钢	L	L1	L
TL1	6.3	6600	8800	9	9	20	14	-	71	18	3	1.16	0.0004
				10 11	10 11	25	17
				12	12 14	32	20
TL2	16	5500	7600	12 14	12 14			42				1.64	0.001
				16	16 18 19	42	30		80
TL3	31.5	4700	6300	16 18 19	16 18 19	42	30	42		35	4	1.9	0.002
				20	20 22	52	38	52	95
TL4	63	4200	5700	20 22 24	20 22 24				106			2.3	0.004
					25 28	62	44	62
TL5	125	3600	4600	25 28	25 28	62	44	62	130	45	5	8.36	0.011
				30 32	30 32 35	82	60	82
TL6	250	3300	3800	32 35 38	32 35 38
				40	40 42	112	84	112	160			10.36	0.026
TL7	500	2800	3600	40 42	40 42
				45	45 48
TL8	710	2400	3000	45 48 50	45 48 50				190			15.6	0.06
				55	55 56
									224	65	6	25.4	0.13
					60 63	142	107	142
TL9	1000	2100	2850	50 55 56	50 55 56	112	84	112	250	65		30.9	0.20
				60 63	60 63 65	142	107	142
					70 71
TL10	2000	1700	2300	63 65 70	63 65 70				315	80	8	65.9	0.64
				71 75	71 75
				80 85	80 85	172	132	172
					90 95
TL11	4000	1350	1800	80 85 90 95	80 85 90 95				400	100	10	122.6	2.06
				100 110	100 110	212	167	212
TL12	8000	1100	1450	100 110	100 110				475	130	12	218.4	5.00
				120 125	120 125
					130	252	202	252
TL13	16000	800	1150	120 125	120 125	212	167	212	600	180	14	425.8	16.00
				130 140 150	130 140 150	252	202	252
				160	160 170	302	242	302

LT型弹性套柱销联轴器（示意图）
