产品名称：

UL型轮胎式联轴器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 轮胎联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

UL型轮胎式联轴器产品详细说明：

UL型轮胎式联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度-20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，因为弹性元件是
一整体的轮胎体，拆装维修方便、不需润滑、耐久可靠。
　　标准的半联轴器结构为K型，在表示中可不再标记。
　　橡胶元件（轮胎体）与金属压板硫化粘结在一起，装配时用螺栓直接与两半联轴器联结
　　柔性、阻尼大、补偿量大
　　结构简单、装配容易，要换轮胎体时无需轴向移动联轴节
　　缺点：随扭转角的增加，在主从动轴上会产生相当大的轴向力

UL型轮胎式联轴器基本性能参数和主要尺寸

型号	公称扭矩 Tn (N.M)	瞬时最大扭矩 TMax (N.M)	许用转速n (r/min)		轴孔直径d		轴孔长度L		D	B	质量m(kg)	转动惯量I (Kg.m2 )
			钢	铁	钢	铁	J J1型	Y型
UL1	10	31.5	5000	3500	11	11	22	25	80	20	0.7	0.0003
					12 14	12 14	27	32
					16 18	16	30	42
UL2	25	80	5000	3000	14	14	27	32	100	26	1.2	0.0008
					16 18 19	16 18 19	30	42
					20 22	20	38	52
UL3	63	180	4800	3000	18 19	18 19	30	42	120	32	1.8	0.0022
					20 22 24	20 22	38	52
					25		44	62
UL4	100	315	4500	3000	20 22 24	20 22 24	38	52	140	38	3	0.0044
					25 28	25	44	62
					30		60	82
UL5	160	500	4000	3000	24	24	38	52	160	45	4.6	0.0084
					25 28	25 28	44	62
					30 32 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	7.1	0.0164
					30 32 35 35	30 32 35	60	82
					40		84	112
UL7	315	900	3200	2500	32 35 38	32 35 38	60	82	200	56	10.9	0.029
					40 42 45 48	40 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	13	0.0448
					40 42 45	40 42 45	84	112
					48 50
UL9	630	1800	2800	2000	42 45 48	42 45 48	84	112	250	71	20	0.0898
					50 55 56	50 55
					60		107	142
UL10	800	2240	2400	1600	45 48 50	45 48 50	84	112	280	80	30.6	0.1596
					55 56	55 56
					60 63	60 63	107	142
					65 70	65
UL11	1000	2500	2100	1600	50 55 56	50 55 56	84	112	320	90	39	0.2792
					60 63 65	60 63 65	107	142
					70 71 75
UL12	1600	4000	2000	1600	55 56	55 56	84	112	360	100	59	0.5356
					60 63 65	60 63 65	107	142
					70 71 75	70 71 75
					80 85	80	132	172
UL13	2500	6300	1800	1600	63 65 70	63 65 70	107	142	400	110	81	0.896
					71 75	71 75
					80 85 90 95	80 85 90 95	132	172

UL14	4000	10000	1600	1400	75	75	107	142	480	130	145	2.2616
					80 85 90 95	80 85 90 95	132	172
					100 110	100 110	167	212
UL15	6300	14000	1200	1120	85 90	90 95	132	172	560	150	222	4.6456
					100 110	100 110	167	212
					120 125	120 125
UL16	10000	20000	1000	1000	100 110	100 110			630	180	302	8.0924
					120 125	120 125
					130 140	130 140	202	252
UL17	16000	31500	900	850	120 125		167	212	750	210	561	20.0176
					130 140 150	130 140 150	202	525
					160	160	242	302
UL18	25000	50000	800	750	140 150	140 150	202	252	900	250	818	43.053
					160 170	160 170	242	302
					180	180

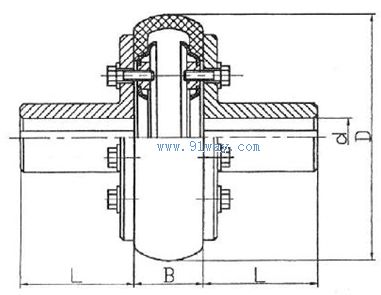

UL型轮胎式联轴器外形尺寸

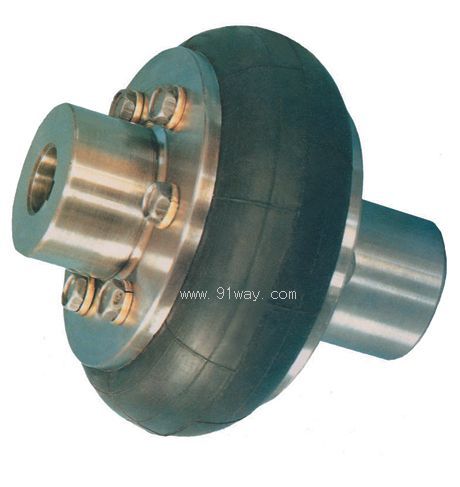

UL型轮胎式联轴器

UL型轮胎式联轴器（示意图）
