产品名称：

DJM型键联接单型弹性膜片联轴器

型号规格：

DJM型键联接单型弹性膜片联轴器

产品类别：

常规产品 -- 机械传动 -- 膜片联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

DJM型键联接单型弹性膜片联轴器产品详细说明：

DJM单型膜片联轴器的主要尺寸和参数

规格	公称扭矩N.M	许用转速rpm	重量kg	转动惯量kg.cm²	dmax mm	D mm	A mm	B mm	L mm	J mm	许用补偿量
规格	公称扭矩N.M	许用转速rpm	重量kg	转动惯量kg.cm²	dmax mm	D mm	A mm	B mm	L mm	J mm	轴向 mm	角向
00	9.8	20000	0.14	1.74	20	57	4.9	20	44.9	10	±0.8	1°
01	33	20000	0.6	8	22	68	6.1	26	58.1	13	±0.8	1°
02	90	20000	1.1	24	32	81	6.6	26	58.6	16	±1.0	1°
03	173	18000	1.7	48	35	93	8.4	29	66.4	22	±1.2	1°
04	245	15000	2.5	80	42	104	11.2	34	79.2	20	±1.4	1°
05	420	13000	4.3	224	50	126	11.7	42	95.7	25	±1.6	45′
06	772	12000	6.9	440	60	143	11.7	48	107.7	28	±1.8	45′
07	1270	10000	11.3	1080	75	168	16.8	58	132.8	23	±2.0	45′
08	2080	10000	16.7	2080	82	194	17.0	64	145	30	±2.2	45′
09	3328	9000	22.7	3520	95	214	21.6	77	175.6	22	±2.4	45′
10	4900	8000	35.4	7200	108	246	23.9	89	201.9	23	±2.6	45′
11	6368	8000	52.0	12800	118	276	27.2	102	231.2	40	±2.8	45′
12	8900	6300	57.2	14400	110	276	17.5	128	273.5		±1.8	30′
13	15280	5000	77.3	22200	135	308	19.0	160	339		±2.0	30′
14	25410	4700	123	40800	155	346	21.5	182	385.5		±2.0	30′
15	37130	4300	156	64800	165	375	24.0	198	420		±2.0	30′
16	47120	3900	191	100200	180	410	29.5	214	457.5		±2.2	30′
17	57000	3500	245	150000	190	445	29.5	225	479.5		±2.2	30′
18	63186	3500	329	186600	205	470	31.0	248	527		±2.4	30′
19	82590	3200	394	288000	230	512	32.0	278	588		±2.4	30′
20	102100	2800	530	448200	255	556	32.5	305	642.5		±2.5	30′
21	126070	2450	619	609600	265	588	34.0	318	670		±2.7	30′
22	146350	2150	683	831600	275	630	34.5	332	698.5		±2.8	30′
23	173830	2000	791	1070400	290	655	35.5	348	731.5		±3.0	30′

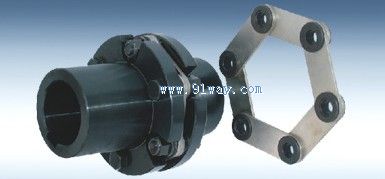

DJM型键联接单型弹性膜片联轴器

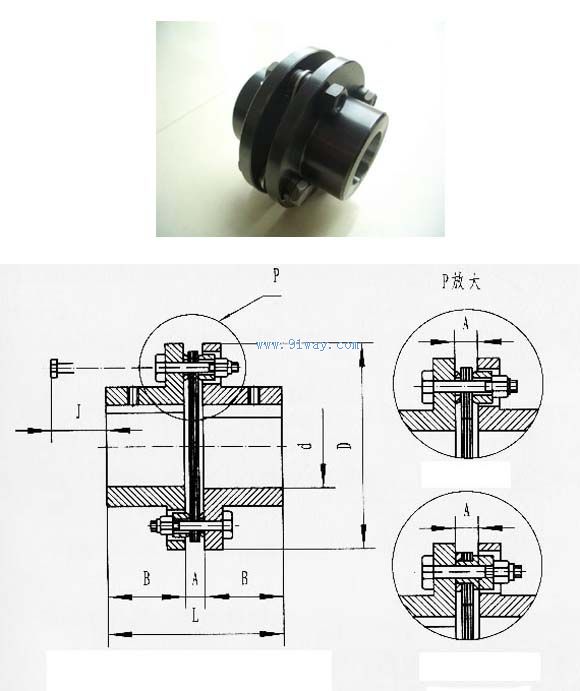

DJM型键联接单型弹性膜片联轴器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
