产品名称：

GCLZ型鼓形齿式联轴器

型号规格：

GCLZ型鼓形齿式联轴器

产品类别：

常规产品 -- 机械传动 -- 齿式联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

GCLZ型鼓形齿式联轴器产品详细说明：

型号 GCLZ CLZ	公称转距 Tn N·m		轴孔直径	轴孔长度	D	D1	D2	C	质量 Kg
			轴孔直径	Y
			d1,d2	L
1	852	710	18,19	42	170	110	55	16.0	7.96
			20,22,24	42				6.0
			25-60	62-142				2.5
2	1680	1400	30-70	82-142	185	125	70	2.5	12.3
3	3780	3150	40-90	112-172	220	150	90	2.5	25.4
4	6720	5600	45-100	112-212	250	175	110	2.5	37.5
5	9600	8000	50-120	112-212	290	200	130	5.0	54.8
6	13440	11200	60-130	142-252	350	260	170	5.0	76.4
7	21600	18000	65-150	142-252	350	260	170	5.0	106.0
8	26880	23600	80-170	172-302	380	290	190	5.0	138.0
9	33600	28000	90-190	172-352	430	330	210	5.0	162.0
10	60000	50000	110-220	212-352	490	390	260	5.0	254.0
11	85200	71000	120-250	212-410	545	445	300	5.0	374.0
12	120000	100000	140-280	252-470	590	490	340	5.0	526.7
13	168000	140000	160-300	302-470	680	555	380	7.5	749.0
14	240000	200000	180-340	302-550	730	610	420	7.5	965.0
15	300000	250000	200-380	352-550	780	660	480	7.5	1196
16	426000	355000	240-420	410-650	900	755	530	10.0	1855
17	672000	560000	260-480	410-650	1000	855	630	10.0	2690
18	852000	710000	300-530	470-800	1100	950	710	10.0	3561
19	1200000	1000000	360-560	550-800	1250	1050	800	15.0	4808

GCLZ型鼓形齿式联轴器

GCLZ型鼓形齿式联轴器

GCLZ型鼓形齿式联轴器

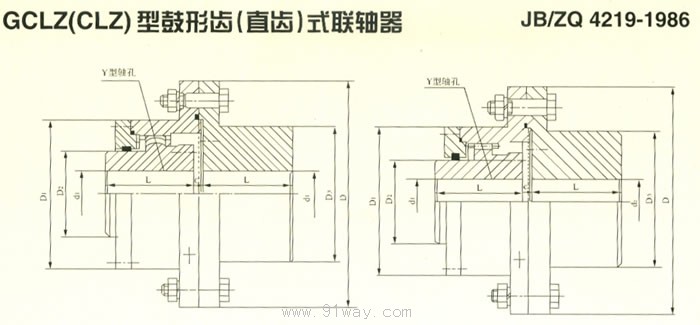

GCLZ型鼓形齿式联轴器（示意图）
