产品名称：

GIICLZ型鼓形齿式联轴器

型号规格：

GIICLZ型鼓形齿式联轴器

产品类别：

常规产品 -- 机械传动 -- 齿式联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

GIICLZ型鼓形齿式联轴器产品详细说明：

型号	公称转矩	许用转矩	轴孔直径	轴孔长度	D	D1	D2	D3	C	H	A	B	润滑脂	转动	重量
	Tn	[n]	d1.d2	L									用量	惯量	kg
	KN·m	r/min		（Y.J1）									ml	Kg·m2
GⅡCLZ1	0.4	4000	16～50	38～112	103	71	71	50	8	2	18	38	31	0.028	5.7
GⅡCLZ2	0.71	4000	20～60	38～142	115	83	83	60	8	2	21	44	42	0.04	9.2
GⅡCLZ3	1.12	4000	22～70	38～142	127	95	95	75	8	2	22	45	42	0.067	12.5
GⅡCLZ4	1.8	4000	38～80	60～172	149	116	116	90	8	2	25	49	53	0.195	19.4
GⅡCLZ5	3.15	4000	40～90	84～172	167	134	134	105	10	2.5	28	54	77	0.25	28.5
GⅡCLZ6	5	4000	45～105	84～212	187	153	153	125	10	2.5	28	55	91	0.426	36.2
GⅡCLZ7	7.1	3750	50～115	84～212	204	170	170	140	10	2.5	30	59	108	0.76	54.3
GⅡCLZ8	10	3300	55～125	84～212	230	186	186	155	12	3	34	71	161	1.19	67.4
GⅡCLZ9	16	3000	60～150	107～252	256	222	212	180	12	3	35	73	184	2.3	104.4
GⅡCLZ10	22.4	2650	65～150	107～252	287	239	239	200	14	3.5	39	82	276	3.74	133.5
GⅡCLZ11	35.5	2350	110～175	167～302	325	276	276	235	14	3.5	41	85	322	6.5	193
GⅡCLZ12	50	2100	130～200	202～352	362	313	313	270	16	4	45	95	404	12.4	290
GⅡCLZ13	71	1850	150～225	202～352	412	350	350	300	18	4.5	49	104	585	25.4	370
GⅡCLZ14	112	1650	170～250	242～352	462	420	335	—	22	5.5	86	148	1600	34.4	509
GⅡCLZ15	180	1500	190～295	282～470	512	470	380	—	22	5.5	91	158	2100	62.3	740
GⅡCLZ16	250	1300	220～320	282～470	580	522	430	—	28	7	105	177	2500	105.4	974
GⅡCLZ17	355	1200	250～365	330～550	644	582	490	—	28	7	99	182	2700	198	1465
GⅡCLZ18	500	1050	280～400	380～650	726	658	540	—	28	8	111	215	3900	362	2160
GⅡCLZ19	710	950	300～470	380～650	818	748	630	—	32	8	116	220	5000	645	2892
GⅡCLZ20	1000	800	360～540	450～800	928	838	720	—	32	10.5	124	235	6200	1340	4680
GⅡCLZ21	1400	750	400～600	540～800	1022	928	810	—	40	11.5	128	245	7000	2111	5905
GⅡCLZ22	1800	650	450～680	540～900	1134	1036	915	—	40	13	131	255	8700	3409	7504
GⅡCLZ23	2500	600	530～770	680～900	1282	1178	1030	—	50	14.5	150	290	15000	6555	11133
GⅡCLZ24	3550	550	560～850	680～1000	1428	1322	1175	—	50	16.5	159	305	18000	11905	16110
GⅡCLZ25	5000	460	670～1040	780～1100	1644	1538	1390	—	50	19	163	310	23000	28793	27797

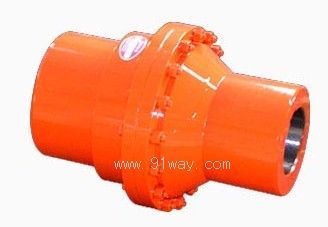

GⅡCLZ型鼓形齿式联轴器

GIICLZ型鼓形齿式联轴器

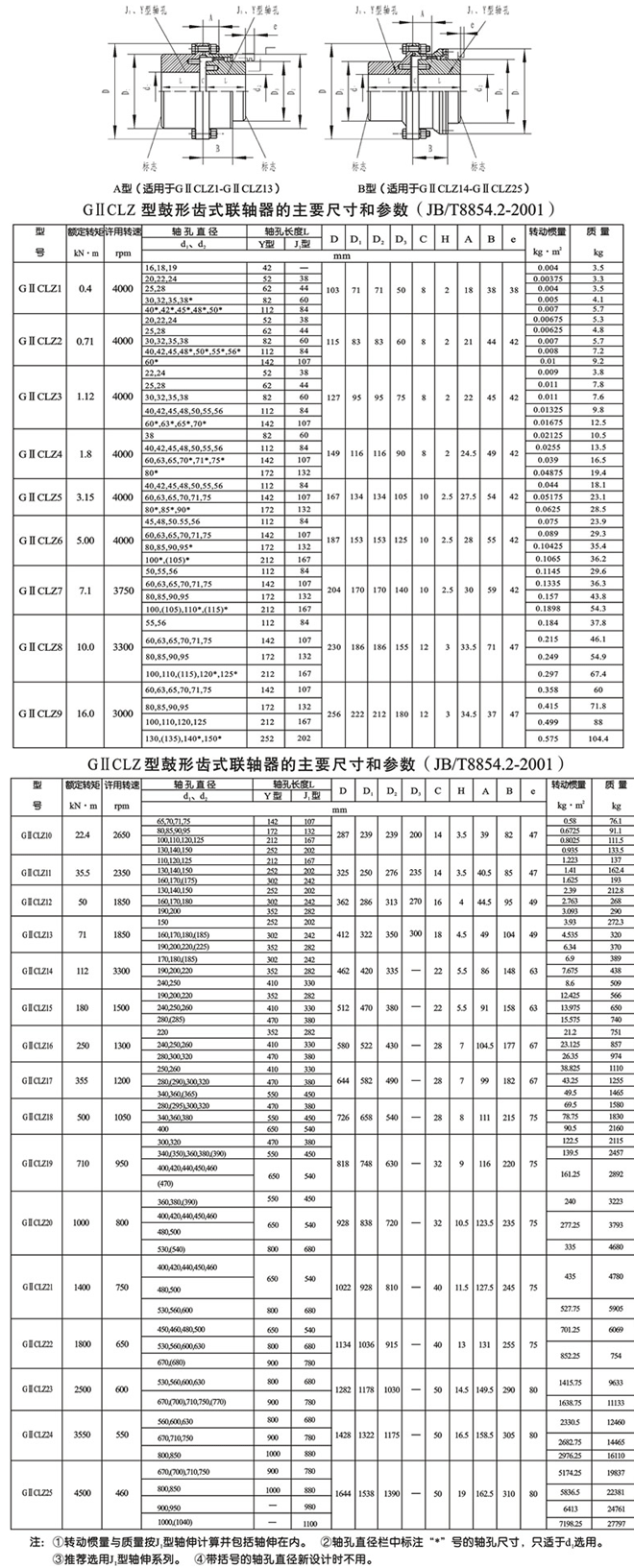

GIICLZ型鼓形齿式联轴器（示意图）
