 产品名称： T61系列钢片式挠性联轴器
型号规格： T61系列钢片式挠性联轴器
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 挠性联轴器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
T61系列钢片式挠性联轴器产品详细说明：

T61系列钢片式挠性联轴器

T61  标准间隔套型

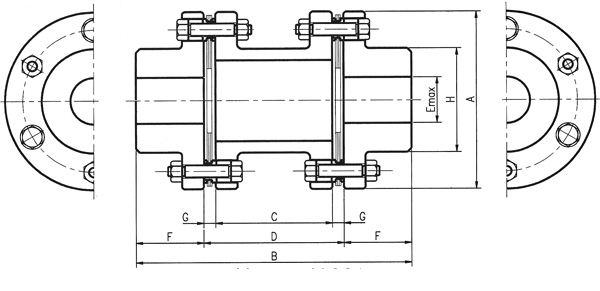

T61系列钢片式挠性联轴器外形及安装尺寸

（尺寸数据）单位：mm

项目
型号
A
B
C
D
Emax
F
G
H
T61-51PF06
119
168
39.4
60
51
54
10.3
74
T61-55PF06
137
198
50.0
72
55
63
11.0
81
T61-67PF06
161
238
67.2
90
67
74
11.4
97
T61-72PF06
180
269
82.4
109
72
80
13.3
104
T61-85PF06
212
308
87.6
118
85
95
15.2
124
T61-110PF06
276
377
118
153
110
112
17.5
161
T61-111PF06
276
377
115
153
111
112
19.0
161
T61-133PF06
308
440
134
172
133
134
19.0
193
T61-152PF06
346
497
148
191
152
153
21.5
218
T61-165PF06
375
553
175
223
165
165
24.0
240
T61-178PF06
410
610
195
254
178
178
29.5
258
T61-187PF06
445
646
211
270
187
188
29.5
272
T61-205PF06
470
686
212
274
205
206
31.0
297


(设计数据)偏角允许各侧不大于0.7°

项目

型号
扭矩
kgf-m
轴向允许
变位
最大转数
RPM
惯性效果CD
kg-cm
扭转刚性
kgf-m/rad
轴向弹簧
常数kgf/mm
重量
kg
T61-51PF06
58
3.0
26000
0.03
0.45×10
16.5
6.0
T61-55PF06
94
3.4
23000
0.06
0.65×10
21.1
9.1
T61-67PF06
174
3.6
19000
0.14
0.94×10
28.0
16.9
T61-72PF06
341
4.2
17000
0.26
1.61×10
45.7
21.6
T61-85PF06
633
4.5
15000
0.59
3.14×10
60.6
35.1
T61-110PF06
620
3.9
11600
1.8
3.98×10
42.2
65.1
T61-111PF06
840
3.9
11600
1.9
4.95×10
59.5
66.1
T41-133PF04
1090
4.2
10300
3.7
7.34×10
57.0
107.8
T61-152PF06
1820
4.9
9200
6.7
1.22×10
76.2
156.1
T61-165PF06
2690
5.2
8500
10.6
1.70×10
85.7
211.8
T61-178PF06
3410
5.4
7800
16.5
2.17×10
99.2
274.5
T61-187PF06
4070
5.6
7200
23.9
2.44×10
103.4
333.3
T61-205PF06
4720
6.3
6800
30.7
2.99×10
102.0
399.2

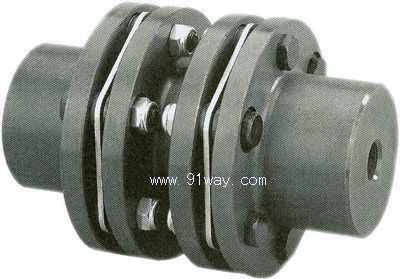

T61系列钢片式挠性联轴器

T61系列钢片式挠性联轴器
T61系列钢片式挠性联轴器（示意图）
