 产品名称： T81系列钢片式挠性联轴器
型号规格： T81系列钢片式挠性联轴器
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 挠性联轴器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
T81系列钢片式挠性联轴器产品详细说明：
T81系列钢片式挠性联轴器技术参数及外形安装尺寸

（尺寸数据） 单位：mm

项目
型号
A
B
C
D
Emax
F
G
H
T81-95PF08
214
333
92.6
117
95
108
12.2
137
T81-108PF08
246
369
99.6
127
108
121
13.7
156
T81-110PF08
276
421
118
153
110
134
17.5
161
T81-111PF08
276
421
115
153
111
134
19.0
161
T81-133PF08
308
492
134
172
133
160
19.0
193
T81-152PF08
346
557
148
191
152
183
21.5
218
T81-165PF08
375
619
175
223
165
198
24.0
240
T81-178PF08
410
682
195
254
178
214
29.5
258
T81-187PF08
445
720
211
270
187
225
29.5
272
T81-205PF08
470
768
212
274
205
247
31.0
297

(设计数据) 偏角允许各侧不大于0.5°

项目

型号
扭矩
kgf-m
轴向允许
变位
最大转数
RPM
惯性效果CD
kg-cm
扭转刚性
kgf-m/rad
轴向弹簧
常数kgf/mm
重量
kg
T81-95PF08
392
2.1
15000
0.65
3.51×10
42.9
38.0
T81-108PF06
726
2.1
13000
1.24
6.21×10
58.9
55.5
T81-110PF08
915
2.1
11600
1.8
5.66×10
85.7
72.2
T81-111PF08
1200
2.1
11600
1.8
7.12×10
116.1
73.3
T81-133PF08
1570
2.4
10300
3.7
1.11×10
115.1
119.7
T81-152PF08
2610
2.9
9200
6.8
1.82×10
151.8
174.3
T81-165PF08
3850
3.1
8500
10.8
2.54×10
186.7
233.8
T81-178PF08
4870
3.3
7800
16.7
3.16×10
200.0
305.3
T81-187PF08
5820
3.6
7200
25.0
3.60×10
212.9
367.4
T81-205PF08
6570
4.0
6800
31.1
4.56×10
196.4
447.5

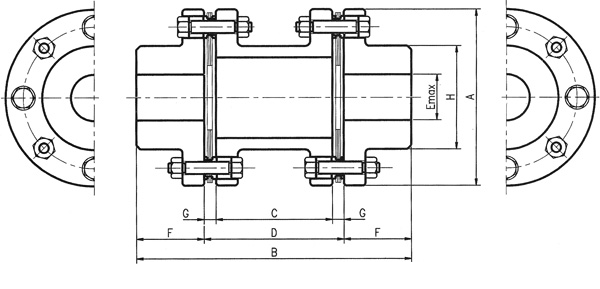

T81系列钢片式挠性联轴器外形尺寸
T81系列钢片式挠性联轴器

T81系列钢片式挠性联轴器
T81系列钢片式挠性联轴器（示意图）
