产品名称: DX-110系列信号继电器
型号规格: 暂无图片
  放大图片 暂无图片
产品类别: 常规产品 -- 低压电器 -- 信号继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DX-110系列信号继电器产品详细说明:
1 用途
DX-110系列信号继电器用于电力系统二次回路及工业化控制回路中、作为故障指示及报警之用。

2 结构特点
2.1 外壳采用引进的Combiflex凸出式模数化插入结构。
2.2 信号牌为四条横条显示。颜色有红黄二种,显示清晰视角宽广。
2.3 具有机械掉牌信号,磁保持,电复归。
2.4 一个安装单元中可装二个继电器单元。
2.5 线圈为直流激磁。

3 DX-110系列信号继电器动作原理
继电器是在一个最小外壳内装有二个独立的信号继电器,该继电器为电磁拍合式,由电磁系统,接触系统及信号显示三部分组成。当继电器线圈加入激励量后由于磁铁的磁力,使衔铁保持在吸合位置,触点闭合信号牌显示,信号为四条横条显示,颜色有红黄、荧光色二种,当复归线圈上加入短时复归电压,继电器恢复至释放状态。
4 技术数据
4.1 动作值:电压型<70%额定值;电流型<90%额定值。
4.2 返回值:<70%额定电压值。
4.3 动作时间:电压型30ms,电流型2倍额定电流为15ms。
4.4 线圈功耗:电压型≤1.5W,电流型≤0.1W,复归电压≤2W
4.5 电流型线圈能长期通入250%额定电流。
4.6 电流型动作掉牌的最短脉冲时间为40ms。
4.7 绝缘耐压:50Hz,1min,2kV;线圈与线圈间为lkV。
4.8 冲击电压:5kV。
4.9 能耐受5-15Hz中等震级的地震波冲击。
4.10 额定电压、额定电流及线圈阻值。(见表1、2、3、4)

电压等级DC(V)

12

24

36

48

55

110

220

线圈阻值(Ω)

105

450

1k

1.71k

2.85k

9.05k

35.5k


电流等级DC(A)

0.01

0.015

0.025

0.05

0.075

0.1

0.15

0.25


电流等级DC (A)

0.5

0.75

1

2

3

4


复归线圈DC(V)

36

55

110

220

线圈阻值(Ω)

1.15k

1.9k

10k

23k


4.11 触点断开容量:D.C当L/R≤40ms,250V,2A,50W。A.C 250V,5A(COSφ=0.4)500VA。
如果增加触点断开容量可接表5内数据将触点串联。

电压(V)

24

48

55

110

125

220

250

单触点(A)

4

1.5

1.0

0.4

0.30

0.2

0.15

双触点串联(A)

6

4.0

2.5

1.0

0.7

0.4

0.3

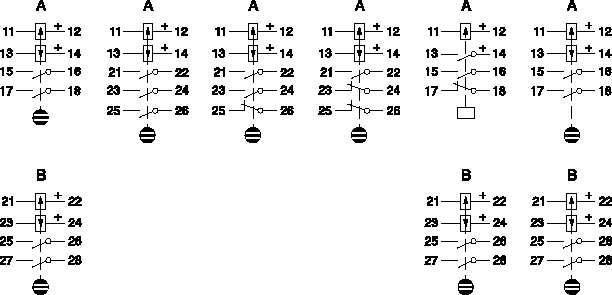

4.12 继电器触点规格(见表6)

DCS-111 DCS-112 DCS-113 DCS-114 DCS-115 DCS-111F
DX-110系列信号继电器接线图


4.13 凸出式模数化插入结构外形尺寸见《附录》Ⅲ中附图1(2S6C)。
4.14 凸出式模数化插入结构安装尺寸按《附录》Ⅲ中附图5(2S6C)可插1个。按附图6(2S12C)并排插二个。按附图7(4S6C)直排插二个。按附图8(4S12C)可插入4个。

5 订货须知
5.1 订货时请注明型号及或电流规格。
5.2 注明所需配套件:如底座、插套、拆线片等。
例:DX-111/1A、36V。
