产品名称：

LLB型无骨架轮胎式联轴器

型号规格：

LLB型无骨架轮胎式联轴器

产品类别：

常规产品 -- 机械传动 -- 轮胎联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

LLB型无骨架轮胎式联轴器产品详细说明：

LLB型无骨架轮胎式联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，因为弹性元件是一整体的轮胎体，拆装维修方便、不需润滑、耐久可靠。

标准的半联轴器结构为K型，在表示中可不再标记。

LLB型无骨架轮胎式联轴器的基本尺寸和参数

型号	轮胎体型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径	轴孔长度		D	D1	H	转动惯性 kg.m2	质量 kg
				d1、d2、	Y	J1.Z 型
					L
LLB1	LTB1	10	5000	6	16	-	63	20	26	0.0003	0.4
				7
				8	20	-
				9
				10	25	22
				11
LLB2	LTB2	50		12	32	27	100	36	32	0.0035	1.5
				14
				16	42	30
				18
				19
LLB3	LTB3	100	4500	16			120	44	39	0.01	2.2
				18
				19
				20	52	38
				22
				24
LLB4	LTB4	160	4200	25	62	44	140	50	45	0.021	3.1
				28
				30	82	60
				32
				35
LLB5	LTB5	224	4000	25	62	44	160	60	51	0.028	5
				28
				30	82	60
				32
				35
				38
LLB6	LTB6	315	3600	30			185	70	58	0.07	8.1
				32
				35
				38
				40	112	84
				42
				45
LLB7	LTB7	500	3200	35	82	60	220	85	68	0.15	13
				38
				40	112	84
				42
				45
				48
				50
				55
				56
LLB8	LTB8	800	2600	40			265	100	82	0.30	22
				42
				45
				48
				50
				55
				56	142	107
				60
				63
				65
LLB9	LTB9	1250	2200	45	112	84	310	120	106	0.75	35
				48
				50
				55
				56	142	107
				60
				63
				65
				70
				71
				75
LLB10	LTB10	2500	1800	60			400	150	124	2.2	69
				63
				65
				70
				71
				75
				80	172	132
				85
				90
				95
LLB11	LTB11	5000	1600	80			450	190	140	4.4	110
				85
				90
				95
				100	212	167
				110
				120
				125
LLB12	LTB12	10000	1200	100			560	239	172	14	190
				110
				120
				125
				130	252	202
				140
				150
LLB13	LTB13	20000	1000	130			700	318	220	38	340
				140
				150
				160	302	242
				170
				180
				190	352	282
				200

LLB型无骨架轮胎式联轴器

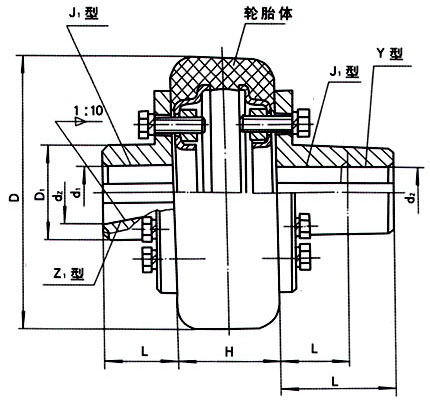

LLB型无骨架轮胎式联轴器（示意图）
