产品名称：

LMZ-II型梅花形弹性联轴器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 弹性联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LMZ-II型梅花形弹性联轴器产品详细说明：

LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器(GB5272-2002替代GB5272-85)

梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。具有补偿两轴相对偏移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的部位。

标准修订后，梅花形弹性元件的材料有聚氨脂和铸形尼龙两种。根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨脂。两种材料的价格相差较大。

LMZ—Ⅱ型梅花形弹性联轴器基本参数和主要尺寸（GB/T5272）/mm

型号	公称转矩Tn /N·m		许用转速 [n]/ r·min-1	轴孔直径 d1、d2、dz	L	L0	D0	B	D	弹性件型号	质量 m/kg	转动惯量I /kg·m2
	弹性件硬度
	a(HA)	b(HD)
	80±5	60±5
LMZ5-Ⅱ-160	250	400	4750	25、28、30、32、35、38、40、 42、45	50	188.5	160	70	105	MT5-a MT5-b	5.181	0.015
LMZ5-Ⅱ-200			3800	25、28、30、32、35、38、40、 42、45		203.5	200	85			6.543	0.039
LMZ6-Ⅱ-200	400	710		30、32、35、38、40、42、45	55	215			125	MT6-a MT6-b	9.107	0.044
LMZ7-Ⅱ-200	630	1120		35、38、40、42、45、48、 50、55、56	60	227			145	MT7-a MT7-b	12.313	0.053
LMZ7-Ⅱ-250			3050	35、38、40、42、45、48、 50、55、56		257	250	105			14.284	0.119
LMZ8-Ⅱ-250	1120	2240		45、48、50、55、56、60、 63、65	70	270			170	MT8-a MT8-b	19.376	0.14
LMZ8-Ⅱ-315			2400	45、48、50、55、56、60、 63、65		300	315	135			24.024	0.366
LMZ9-Ⅱ-315	1800	3550		50、55、56*、60、63、65、 70、71、75、80	80	319			200	MT9-a MT9-b	32.161	0.404
LMZ9-Ⅱ-400			1900	50、55、56*、60、63、65、 70、71、75、80		354	400	170			40.182	1.086
LMZ10-Ⅱ-400	2800	5600		60、63、65*、70、71、75、 80、85、90、95、100	90	369			230	MT10-a MT10-b	50.722	1.17
LMZ10-Ⅱ-500			1500	60、63、65*、70、71、75、 80、85、90、95、100		423	500	210			64.14	3.004
LMZ11-Ⅱ-500	4500	9000		70、71、75、80、85*、 90、95、100、110、120	100	448			260	MT11-a MT11-b	81.745	3.195
LMZ12-Ⅱ-630	6300	12500	1200	80、85、90、95、100、 110、120、125、130	115	523	630	265	300	MT12-a MT12-b	133.8	9.044
LMZ13-Ⅱ-710	11200	2000	1050	90、95、100、110、 120、125、130、140、150	125	583	710	300	360	MT13-a MT13-b	195.93	16.49
LMZ14-Ⅱ-800	12500	25000	950	100、110、120、125、 130、140、150、160	135	633	800	340	400	MT14-a MT14-b	294.51	37.98

注：1.质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。
2.带*号轴孔直径可用于Z型轴孔。
3.a、b为两种弹性材料硬度代号。

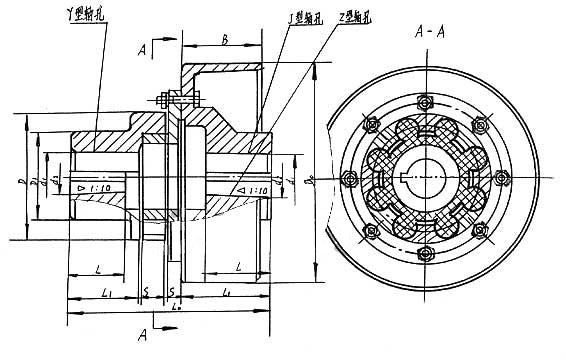

LMZ-II型梅花形弹性联轴器（示意图）
