HL弹性柱销联轴器产品详细说明：

HL弹性柱销联轴器（GB5014-2003）

本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。

弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。

轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。

弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。

HL型弹性柱销联轴器（GB5014-85）

标记：
HL6弹性柱销联轴器
主动端：Y型轴孔、A型键槽。d1=65mm,L=142mm
从动端：Y型轴孔、A型键槽。d1=75mm,L=142mm

结构性能
弹性元件使用尼龙，其强度和耐磨性较高，且适用于有腐蚀的环境。
钢制制动轮外圆表面淬火处理。
半联轴器孔和键槽型式及尺寸、标记方法均按GB/T3852-1997《联轴器轴孔和联结型式及尺寸》的规定。两个半联轴器轴孔型式可任意组合。
使用温度-20~+70ºC。

联轴器：HL6YA65×142GB5014-85
YA75×142


HL型弹性柱销联轴器

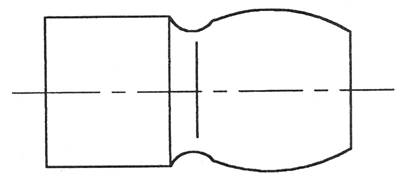

柱销材料为MC尼龙6
为改善柱销与孔的接触条件及补偿性能，
柱销的一端制成鼓形


HL型弹性柱销联轴器基本参数和主要尺寸（GB5014-85）

型   号	公称 扭矩 N．m	许用转速 rpm		轴孔直径mm d1、d2、dz		轴孔长度mm			D	S	许用补偿量			转动惯量kg.m2	重量   kg
						Y型	J、J1、Z型				轴向	径向	角向
		钢	铁	钢	铁	L	L1	L	mm				º
HL1	160	7100		12、14	12、14	32	27	32	90	2.5	±0.5	0.15	≤0º30¹	0.0064	2
				16、18、19	16、18、19	42	30	42
				20、22、24	20、22	52	38	52
HL2	315	5600		20、22、24	20、22、24	52	38	52	120	2.5	±1	0.15	≤0º30¹	0.253	5
				25、28	25、28	62	44	62
				30、32、35	30、32	82	60	82
HL3	630	5000		30、32、35、38	30、32、35、38	82	60	82	160	2.5	±1	0.15	≤0º30¹	0.6	8
				40、42、45、48	40、42	112	84	112
HL4	1250	4000	2800	40、42、45、48、50、55、56	40、42、45、48、50、55、56	112	84	112	195	±	±1.5	0.15	≤0º30¹	3.4	22
				60、63	------------	142	107	142
HL5	2000	3550	2500	50、55、56	50、55、56	142	107	142	220	3	±1.5	0.15	≤0º30¹	5.4	30
				60、63、65、70、71、75	60、63、65、70	142	107	142
HL6	3150	2800	2100	60、63、65、70、71、75、80	60、63、65、70、71、75、80	142	107	142	280	4	±2	0.20	≤0º30¹	15.6	53
				85	-------------	172	132	172
HL7	6300	2240	1700	70、71、75	70、71、75	142	107	142	320	4	±2	0.20	≤0º30¹	41.1	98
				80、85、90、85	80、85、90、95	172	132	172
				100、110	110	212	167	212
HL8	10000	2120	1600	80、85、90、95	80、85、90、95	212	167	212	360	5	±2	0.20	≤0º30¹	56.5	119
				100、110、120、125	100、110	212	167	212
HL9	16000	1800	1250	100、110、120、125	100、110、120、125	212	167	212	410	5	±2	0.20	≤0º30¹	133.3	197
				130、140	130	252	202	252
HL10	25000	1560	1120	110、120、125	110、120、125	212	167	212	480	6	±2.5	0.25	≤0º30¹	273.2	322
				130、140、150	130、140、150	252	202	252
				160、170、180	160	303	242	302
HL11	31500	1320	1000	130、140、150	130、140、150	252	202	252	540	6	±2.5	0.25	≤0º30¹	555.7	520
				160、170、180	160、170、180	302	242	302
				190、200、220	190	352	282	352
HL12	63000	1250	950	160、170、180	160、170、180	302	242	302	630	7	±2.5	0.25	≤0º30¹	902	714
				190、200、220	190、200、220	352	282	352
				240、250、260	-------------	410	330	-
HL13	100000	1120	850	190、200、220	190、200、220	352	282	352	710	8	±3	0.25	≤0º30¹	1700	1057
				240、250、260	240、250、260	410	330	-
				280、300	--------------	470	380	-
HL14	160000	850	630	240、250、260	240、250、260	410	330	-	800	8	±3	0.25	≤0º30¹	4318	1956
				280、300、320	300	470	380	-
				340	---------------	550	450	-

注：①表中“钢”是指钢制半联轴器，“铁”是指铸铁制半联轴器。②轴孔形式及长度L、L1，可根据需要选取。③联轴器转动惯量、重量是近似值。
