ZLD型圆锥形轴孔弹性柱销齿式联轴器产品详细说明：

ZLD型圆锥形轴孔弹性柱销齿式联轴器（GB5015-2003）
弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接

特点：
（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。
（2）与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。
（3）维修方便，寿命较长，拆下档板即可更换尼龙柱销。
（4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。
（5）减振动能差，噪声较大。
弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。

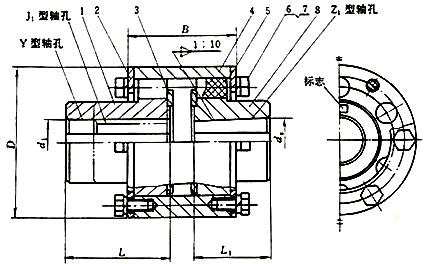

ZLD型圆锥形轴孔弹性柱销齿式联轴器基本参数和主要尺寸

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min	轴孔直径 d1 d2	轴孔长度		D	B	S	转动惯量 Kg.m2	质量 Kg
				Y型	J1、Z1型
				L	L1
ZLD1	100	4000	12 14	32	27	76	52	9	0.0007	0.73
			16 18	42	30
			19
			20 22	52	38		54	11
			24
ZLD2	250	4000	16 18	42	30	90	60	7	0.004	3.9
			19
			20 22	52	38		62	9
			24
			25 28	62	44		66	13
			30 32	82	60		70	17
ZLD3	630	4000	25 28	62	44	118	85	11	0.015	8.6
			30 32	82	60		89	15
			35 38
			40 42	112	84		95	21
ZLD4	1600	4000	40 42	112	84	158	115	21	0.057	18.1
			45 48
			50 55
			56
			60	142	107		122	28
ZLD5	4000	4000	50 55	112	84	192	115	21	0.14	29.2
			56
			60 63	142	107		112	28
			65 70
			71 75
			80	172	132		127	33
ZLD6	6300	3300	60 63	142	107	230	144	30	0.31	47.2
			65 70
			71 75
			80 85	172	132		149	35
			90 95
ZLD7	10000	2900	70 71	142	107	260	146	30	0.62	73
			75
			80 85	172	132		151	35
			90 95
			100 110	212	167		156	40
ZLD8	16000	2500	80 85	172	132	300	167	34	1.29	115
			90 95
			100 110	212	167		172	39
			120 125
			130	252	202		177	44
ZLD9	25000	2300	90 95	172	132	335	187	34	2.1	151
			100 110	212	167		192	39
			120 125
			130 140	252	202		197	44
			150
ZLD10	31500	2100	100 110	212	167	355	194	41	3.1	196
			120 125
			130 140	252	202		199	46
			150
			160 170	302	242		209	56
ZLD11	40000	2000	110 120	212	167	380	214	41	4.3	237
			125
			130 140	252	202		219	46
			150
			160 170	302	242		229	56
			180
ZLD12	63000	1700	130 140	252	202	445	231	48	9.9	399
			150
			160 170	302	242		241	58
			180
			190 200	352	282		251	68
ZLD13	100000	1500	150	252	202	515	262	44	16.6	502
			160 170	302	242		272	54
			180
			190 200	352	282		282	64
			220
