产品名称：

ZLL型带制动轮弹性柱销齿式联轴器

型号规格：

ZLL型带制动轮弹性柱销齿式联轴器

产品类别：

常规产品 -- 机械传动 -- 柱销联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

ZLL型带制动轮弹性柱销齿式联轴器产品详细说明：

ZLL型带制动轮弹性柱销齿式联轴器基本参数和主要尺寸（GB/T5015-85）/mm

型号	公称转矩T_n/ N·m	许用转速[n]/ r·min^-1	轴孔直径		轴孔长度		D₀	D	B	转动惯量I/ kg·m²	质量 m/kg
			d₁	d₂	Y型	J₁型
					L	L₁
ZLL1	250	4000	16、18、19	16、18、19	42		160	98	68	0.022	7
			20、22、24	20、22、24	52	38
			25、28	25、28	62	44
			30、32、35、38	30、32	82	60
ZLL2	630	3800	25、28	25、28	62		200	124	85	0.063	12.6
			30、32、35、38	30、32、35、38	82	60
			40、42、45、48	40、42	112	84
ZLL3	1600	3000	40、42、45、48、 50、55、56	40、42、45、48、 50、55、56	112	84	250	166	105	0.24	30.4
			60、63、65、70	60	142	107
ZLL4	4000	2400	50、55、56	50、55、56	112	84	315	214	132	0.65	52.4
			60、63、65、70、 71、75	60、63、65、70、 71、75	142	107
			80、85、90	80	172	132
ZLL5	6300	1900	60、63、65、70、 71、75	60、63、65、70、 71、75	142	107	400	240	168	1.63	81.3
			80、85、90、95	80、85、90、95	172	132
ZLL6	10000	1500	70、71、75	70、71、75	142	107	500	280	210	4.4	139.8
			80、85、90、95	80、85、90、95	172	132
			100、110、120	100、110、120	212	167
ZLL7	16000	1200	80、85、90、95	80、85、90、95	172	132	630	330	265	12.8	257
			100、110、120、125	100、110、120、125	212	167
			130	130	252	202
ZLL8	25000	1050	90、95	90、95	172	132	710	370	298	20.9	331
			100、110、120、125	100、110、120、125	212	167
			130、140、150	130、140、150	252	202
			160、170、180		302	242
ZLL9	31500	950	100、110、120、125	100、110、120、125	212	167	800	384	335	33.5	424
			130、140、150	130、140、150	252	202
			160、170	160、170	302	242

注：
1.联轴器转动惯量和质量是近似值。
2.短时连载不得超过公称转矩Tn值的2倍。

ZLL型带制动轮弹性柱销齿式联轴器

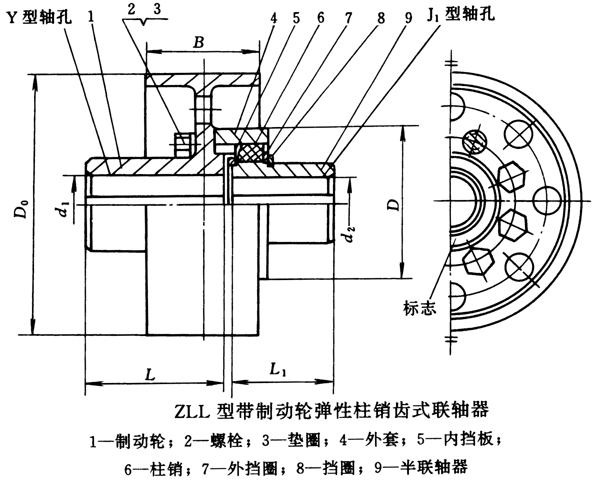

ZLL型带制动轮弹性柱销齿式联轴器（示意图）
