产品名称：

TL型弹性套柱销联轴器

型号规格：

TL型弹性套柱销联轴器

产品类别：

常规产品 -- 机械传动 -- 柱销联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

TL型弹性套柱销联轴器产品详细说明：

TL弹性套柱销联轴器（GB4323—84）

TL型弹性套柱销联轴器是适用范围很广的普通弹性联轴器。具有一般减震和一定的两轴偏移补偿能力。拆装维修方便，适应正反转多变，起动频繁的场合，工作温度-20～+70℃，传递转矩为6.3～16000N·m，适用Y、J1、Z1型轴孔，对J、Z型孔要分析结构是否允许。

TL弹性联轴器主要参数与尺寸

型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径 d,d1,dz	轴孔长度		尺寸			重量 kg
				Y	J,J1,Z	D	S	A
				L	L1	D	S	A
TL1	6.3	8800	9～14	20～32	14～20	71	3	18	1.2
TL2	16	7600	12～19	32～42	20～42	80	3	18	1.8
TL3	31.5	6300	16～25	42～62	30～62	95	4	35	2.0
TL4	63	5700	20～32	52～82	38～82	106	4	35	2.4
TL5	125	4600	25～40	62～112	44～112	130	5	45	8.5
TL6	250	3800	32～50	82～112	60～112	160	5	45	11
TL7	500	3600	40～65	112～142	84～142	190	5	45	16
TL8	710	3000	45～80	112～172	84～172	224	6	65	26
TL9	1000	2850	50～85	112～172	84～172	250	6	65	32
TL10	2000	2300	63～120	142～212	107～212	315	8	80	68
TL11	4000	1800	80～140	172～252	132～252	400	10	100	125
TL12	8000	1450	100～180	212～302	167～302	475	12	130	220
TL13	16000	1150	120～220	212～352	167～352	600	14	180	430

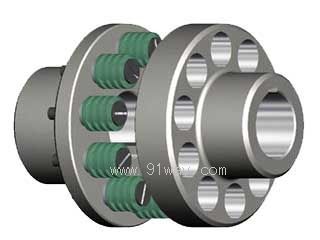

TL型弹性套柱销联轴器

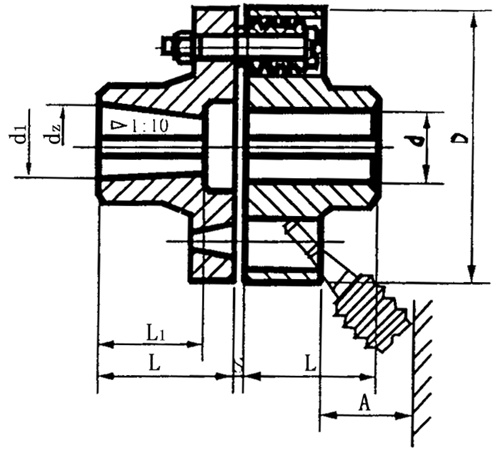

TL型弹性套柱销联轴器（示意图）
