产品名称：

AQZ型带制动轮钢球式安全联轴器

型号规格：

AQZ型带制动轮钢球式安全联轴器

产品类别：

常规产品 -- 机械传动 -- 安全联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

AQZ型带制动轮钢球式安全联轴器产品详细说明：

AQZ型带制动轮钢球式安全联轴器基本参数和主要尺寸（JB/T5987-92）/mm

型号	各种转速下所能传递的功率/kW					轴孔直径 d(H7)	主动端轴孔长度		从动端轴孔长度Z₁、J₁型	D	L₀	S	D₀	B	L₁	许用转速 [n] /r·min^-1
	600	750	1000	1500	3000
	/r·min^-1						L₂	L₃	L							铸铁	铸钢
AQZ1	—	—	—	0.5	4	19	42	100	30	80	166	3～4	160	70	30	3580	4770
						24	52		38
						28	62		44
AQZ2	—	—	—	1	7.5	19	42	110	30	100	176	3～4	160	70	30	3580	4770
						24	52		38
						28	62		44
						38	82		60
AQZ3	—	—	0.87	3	24	24	52	150	38	130	238	3～4	160	70	47	3580	4770
						28	62		44
						38	82		60
						42	112		84
						45
AQZ4	—	—	1.3	4.5	36	28	62	150	44	150	238	3～4	200	85	47	2060	3020
						38	82		60
						42	112		84
						48
						55
AQZ5	—	—	3.6	12	96	38	82	150	60	180	262	4～5	250	105	42	2290	3060
						42	112		84
						48
						55
						60	142		107
						65
AQZ6	—	2.53	6	20	162	38	82	150	60	200	262	4～5	250	105	47	2290	3060
						42	112		84
						48
						55	142		107
						60
						65
						70
AQZ7	—	6	14.6	49	393	42	112	210	84	220	327	4～5	250	105	57	2290	3060
						48
						55
						60	142		107
						65
						70
						75
AQZ8	—	10	24	80	644	48	112	210	84	250	357	4～5	315	135	72	1820	2430
						55
						60	142		107
						65
						70
						75
						80	172		132
						85
AQZ9	—	21	77	173	1380	60	142	210	107	280	378	4～5	400	170	72	1430	1910
						65
						75
						80	172		132
						90
						95
AQZ10	—	25	60	200	1600*	60	142	250	107	300	423	5～6	400	170	97	1430	1910
						65
						75
						80	172		132
						85
						90
						100	212		167
AQZ11	23	46	110	360	—	75	142	250	107	350	423	5～6	400	170	97	1430	1910
						80	172		132
						85
						90
						100	212		167
						110
AQZ12	45	95	240	830	—	80	172	300	132	400	508	5～6	558	210	102	1150	1530
						85
						90
						100	212		167
						110
						120
						125
						130	252		202
AQZ13	58	113	267	902	—	80	172	300	132	450	508	5～6	500	210	102	1150	1530
						85
						90
						95
						100	212		167
						110
						120
						125
						130	252		202
						140
AQZ14	126	247	585	1975*	—	90	172	350	132	500	600	6～8	630	265	122	910	1210
						95
						100	212		167
						110
						120
						125
						130	252		202
						140
						150
						160	302		242
						170
AQZ15	296	585	1372	4632*	—	110	212	450	167	550	700	6～8	630	265	122	910	1210
						120
						125
						130	252		202
						140
						150
						160	302		242
						170
						180
AQZ16	355	694	1645*	5550*	—	125	212	450	167	600	740	6～8	810	340	720	950	1250
						130	252		202
						140
						150
						160	302		242
						170
						180
						190	352		282
AQZ17	630	1230*	2916*	—	—	140	252	500	202	650	792	8～10	800	340	182	720	1150
						150
						160	302		242
						170
						180
						190	352		282
						200
						220

注：1.表中带“*”号的，联轴器材料为锻钢。
2.从动端轴孔型式按GB3852的规定。

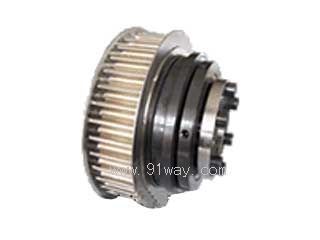

AQZ型带制动轮钢球式安全联轴器

AQZ型带制动轮钢球式安全联轴器

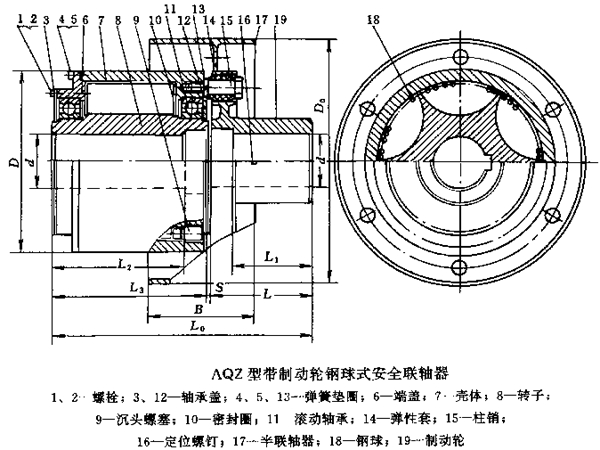

AQZ型带制动轮钢球式安全联轴器（示意图）
