产品名称：

AQD型带皮带轮钢球式安全联轴器

型号规格：

AQD型带皮带轮钢球式安全联轴器

产品类别：

常规产品 -- 机械传动 -- 安全联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

AQD型带皮带轮钢球式安全联轴器产品详细说明：

AQD型带皮带轮钢球式安全联轴器基本参数和主要尺寸（JB/T5987-92）/mm

型号	各种转速下所能传递的功率/kW					轴孔直径 d(H7)	轴孔长度 L	D	L0	D0	De	许用转速 [n] /r·min-1
	600	750	1000	1500	3000
	/r·min-1											铸铁	铸钢
AQD1	—	—	—	0.5	4	19	42	80	100	125	118	4580	6110
						24	52
						28	62
AQD2	—	—	—	1	7.5	19	42	100	110	130	125	4410	5880
						24	52
						28	62
						38	82
AQD3	—	—	0.87	3	24	24	52	130	150	150	140	3825	5090
						28	62
						38	82
						42	112
						45
AQD4	—	—	1.3	4.5	36	28	62	150	150	190	180	3020	4020
						38	82
						42	112
						48
						55
AQD5	—	—	3.6	12	96	38	82	180	150	212	200	2700	3600
						42	112
						48
						55
						60	142
						65
AQD6	—	2.53	6	20	162	38	82	200	150	248	236	2310	3080
						42	112
						48
						55	142
						60
						65
						70
AQD7	—	6	14.6	49	393	42	112	220	210	262	250	2190	2920
						48
						55
						60	142
						65
						70
						75
AQD8	—	10	24	80	644	48	112	250	210	292	280	1960	2620
						55
						60	142
						65
						70
						75
						80	172
						85
AQD9	—	21	51	173	1380	60	142	280	250	332	315	1730	2300
						65
						75
						80	172
						90
AQD10	—	25	60	200	1600*	60	142	300	250	372	355	1540	2050
						65
						75
						80	172
						85
						90
						100	212
AQD11	23	46	110	360	—	75	142	350	250	417	400	1370	1830
						80	172
						85
						90
						100	212
						110
						120
AQD12	45	95	240	830	—	80	172	400	300	467	450	1230	1640
						85
						90
						100	212
						110
						120
						125
						130	252
						140
AQD13	58	113	267	902	—	80	172	450	300	520	500	1100	1470
						85
						90
						95
						100	212
						110
						120
						125
						130	252
						140
AQD14	126	247	585	1975	—	90	172	500	350	580	560	990	1320
						95
						100	212
						110
						120
						125
						130	252
						140
						150
						160	302
						170
AQD15	296	585	1372	4632*	—	110	212	550	450	620	600	920	1230
						120
						125
						130	252
						140
						150
						160	302
						170
						180
AQD16	355	694	1645	5550*	—	125	212	600	450	690	670	830	1110
						130	252
						140
						150
						160	302
						170
						180
						190
AQD17	630	1230*	2916*	—	—	140	252	650	500	730	710	780	1050
						150
						160	302
						170
						180
						190	352
						200
						220

注：带“*”的，联轴器材料为锻钢。

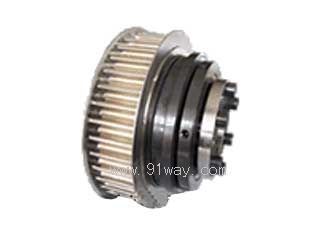

AQD型带皮带轮钢球式安全联轴器

AQD型带皮带轮钢球式安全联轴器

AQD型带皮带轮钢球式安全联轴器（示意图）
