产品名称：

JLB型径向键凸缘联轴器

型号规格：

JLB型径向键凸缘联轴器

产品类别：

常规产品 -- 机械传动 -- 凸缘联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

JLB型径向键凸缘联轴器产品详细说明：

JLB型径向键凸缘联轴器基本参数和主要尺寸（JB/ZQ4377-97）/mm

型号	公称转矩 T_n/N·m		轴孔直径 d₁、d₂	轴孔长度	L₁	B	D	D₁	质量 m/kg	转动惯量 I/kg·m²
				J₁型
	D	E		L
JLB1	-	1000	40、42、45、48、50	84	108	78	170	90	12	0.179
JLB2	-	2500	55、56	84	108	80	215	125	27.8	0.47
			60、63、65、70、71	107	140
JLB3	-	5000	75	107	140	109	282	180	65.5	2.35
			80、85、90、95	132	170
			100	167	220
JLB4	12500	10000	110、120、125	167	220	127	330	225	133	5.7
JLB5	25000	20000	130、140、150	202	262	155	415	290	247	15.8
			160	242	308
JLB6	50000	40000	170、180	242	308	185	500	360	457	50.7
			190、200	282	356
JLB7	80000	63000	220	282	356	231	610	450	878	142
			240、250	330	426

注：1.联轴器最大外圆线速不得大于50m/s。
2.D—切向键联接；E—钩头楔形键联接。
3.质量与转动惯量，是按轴孔最小直径与最大长度计算的近似值。

JLB型径向键凸缘联轴器

JLB型径向键凸缘联轴器

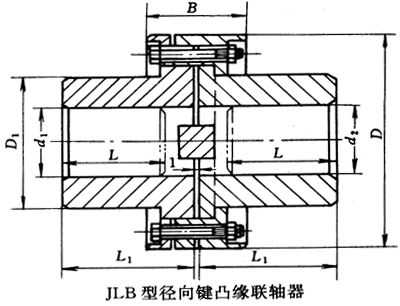

JLB型径向键凸缘联轴器（示意图）
