 产品名称： BL型波纹管联轴器
型号规格： BL型波纹管联轴器
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 波纹管联轴器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：

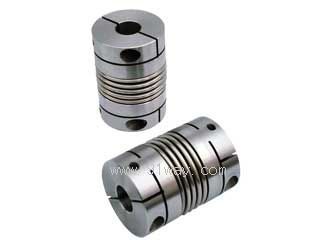

（点击小图查看大图）
BL型波纹管联轴器产品详细说明：
BL型波纹管联轴器基本参数和主要尺寸（SJ2126-82）

型号
基本参数
主要尺寸
转矩Tn/g·cm
孔径
直径
外径
长度
5
50
100
150
d
D1
D
L
弹性回差/(°)
/mm
BL-10-02
0.60
6.0
12
18
2H7
8
10h12
21.65
BL-12-025
0.25
2.5
5
7.5
2.5H7
9
12h12
22.75
BL-15-03
0.13
1.3
2.6
3.9
3H7
9
15h12
30.1
BL-18-04
0.06
0.6
1.2
1.8
4H7
12
18h12
31.15
BL-20-15
0.04
0.4
0.8
1.05
5H7
12
20h12
31.1
BL-22-06
0.02
0.2
0.4
0.65
6H7
14
22h12
32.32

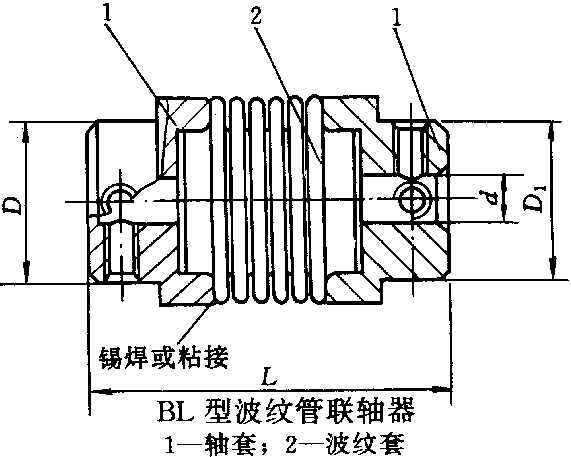

BL型波纹管联轴器结构图

BL型波纹管联轴器

BL型波纹管联轴器
BL型波纹管联轴器（示意图）
