产品名称: | WGJ型接中间轴鼓形齿式联轴器 | ||||
型号规格: | ![]() ![]() |
|||||
产品类别: | 常规产品 -- 机械传动 -- 齿式联轴器 | |||||
![]() |
参考价格: | 厂价直销 | ||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
![]() |
可供数量: | 批量 | ||||
供货周期: | 现货(或电询) | |||||
![]() |
|
|||||
![]() |
产品简介: |
|

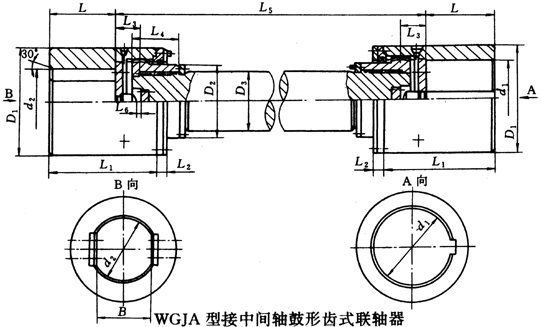

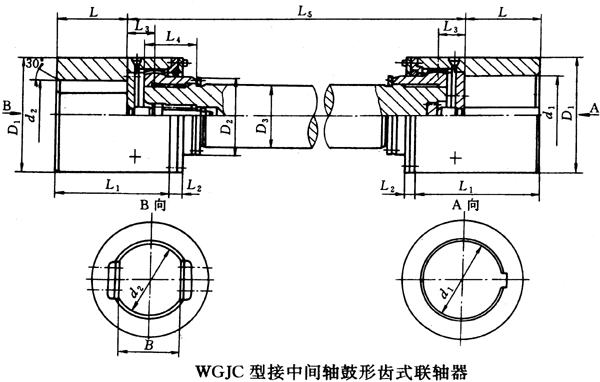

WGJ型接中间轴型,有三种型式:WGJA型基本型;WGJB型有轴向缓冲装置型;WGJC型内齿圈组合型。适用于WGJ7~WGJ23型,WGJ型基本参数和主要尺寸见下表。
WGJ型鼓形齿式联轴器基本参数和主要尺寸(JB/T8821-98)/mm
型号 |
公称转矩Tn/N·m |
圆柱形轴孔尺寸 |
扁孔形轴孔尺寸 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
L5
min |
L6 |
质量m/kg |
转动惯量I/kg·m2 |
润滑油脂用量/mL | |||||
d1、d2 |
L |
d2
max |
L
max |
B
max |
L5min
质量 |
增长每米的质量 |
L5min的转动惯量 |
增长每米的转动惯量 | ||||||||||||
J1型 | ||||||||||||||||||||
WGJ1 |
6.3 |
60、63 |
107 |
80 |
132 |
60 |
130 |
85 |
70 |
170 |
30 |
35 |
90 |
500 |
3 |
46 |
30.2 |
0.05 |
0.018 |
150 |
65、70 | ||||||||||||||||||||
71、75 | ||||||||||||||||||||
80 |
132 |
195 | ||||||||||||||||||
WGJ2 |
11.2 |
70、71、75 |
107 |
100 |
167 |
75 |
160 |
110 |
90 |
175 |
30 |
40 |
110 |
500 |
3 |
76 |
49.9 |
0.28 |
0.05 |
250 |
80、85 |
132 |
200 | ||||||||||||||||||
90、95 | ||||||||||||||||||||
100 |
167 |
235 | ||||||||||||||||||
WGJ3 |
18 |
80、85 |
132 |
110 |
167 |
85 |
180 |
120 |
100 |
210 |
32 |
46 |
120 |
600 |
3 |
105 |
61.65 |
0.43 |
0.07 |
350 |
90、95 | ||||||||||||||||||||
100、110 |
167 |
245 | ||||||||||||||||||
WGJ4 |
25 |
80、85 |
132 |
125 |
167 |
95 |
200 |
140 |
110 |
220 |
32 |
50 |
140 |
600 |
3 |
140 |
74.6 |
0.73 |
0.158 |
450 |
90、95 | ||||||||||||||||||||
100、110、120、125 |
167 |
253 | ||||||||||||||||||
WGJ5 |
31.5 |
90、95 |
132 |
140 |
202 |
105 |
230 |
160 |
130 |
225 |
38 |
54 |
160 |
600 |
5 |
200 |
104 |
1.43 |
0.22 |
650 |
100、110 |
167 |
260 | ||||||||||||||||||
120、125 | ||||||||||||||||||||
130、140 |
202 |
295 | ||||||||||||||||||
WGJ6 |
50 |
110、120 |
167 |
160 |
242 |
120 |
260 |
180 |
140 |
287 |
38 |
84 |
180 |
800 |
5 |
280 |
121 |
2.56 |
0.296 |
900 |
130 |
202 |
322 | ||||||||||||||||||
140、150 | ||||||||||||||||||||
160 |
242 |
362 | ||||||||||||||||||
WGJ7 |
63 |
140、150 |
202 |
190 |
282 |
140 |
280 |
200 |
160 |
336 |
38 |
85 |
200 |
800 |
5 |
380 |
158 |
4.26 |
0.501 |
1400 |
160 |
242 |
376 | ||||||||||||||||||
170、180 | ||||||||||||||||||||
190 |
282 |
416 | ||||||||||||||||||
WGJ8 |
80 |
160、170、180 |
242 |
200 |
282 |
160 |
300 |
220 |
180 |
392 |
44 |
95 |
220 |
1000 |
5 |
480 |
200 |
6.02 |
0.81 |
1800 |
190、200 |
282 |
432 | ||||||||||||||||||
WGJ9 |
100 |
170、180 |
242 |
220 |
282 |
170 |
330 |
230 |
200 |
392 |
44 |
95 |
230 |
1000 |
5 |
550 |
247 |
7.95 |
1.24 |
2100 |
190、200、220 |
282 |
432 | ||||||||||||||||||
WGJ10 |
125 |
190、200、220 |
282 |
240 |
330 |
180 |
355 |
250 |
220 |
442 |
51 |
98 |
250 |
1000 |
5 |
720 |
298 |
12.7 |
1.8 |
2500 |
240 |
330 |
490 | ||||||||||||||||||
WGJ11 |
200 |
190、200、220 |
282 |
260 |
330 |
200 |
410 |
290 |
240 |
457 |
51 |
106 |
280 |
1200 |
5 |
1110 |
355 |
25.95 |
2.56 |
3000 |
240、250、260 |
330 |
505 | ||||||||||||||||||
WGJ12 |
315 |
240、250、260 |
330 |
300 |
380 |
220 |
460 |
320 |
260 |
518 |
57 |
112 |
300 |
1200 |
6 |
1480 |
417 |
43.43 |
3.52 |
4000 |
280、300 |
380 |
568 | ||||||||||||||||||
WGJ13 |
450 |
280、300、320 |
380 |
340 |
450 |
250 |
510 |
360 |
300 |
596 |
57 |
136 |
340 |
1400 |
6 |
2020 |
555 |
71.76 |
6.24 |
5200 |
340 |
450 |
666 | ||||||||||||||||||
WGJ14 |
560 |
300、320 |
380 |
360 |
450 |
280 |
560 |
400 |
320 |
628 |
64 |
145 |
380 |
1500 |
6 |
2600 |
631 |
114.4 |
8.1 |
6500 |
340、360 |
450 |
698 | ||||||||||||||||||
WGJ15 |
710 |
340、360、380 |
450 |
400 |
540 |
300 |
610 |
430 |
350 |
716 |
64 |
160 |
400 |
1500 |
6 |
3300 |
755 |
178 |
11.6 |
8000 |
400 |
540 |
806 | ||||||||||||||||||
WGJ16 |
900 |
360、380 |
550 |
420 |
650 |
320 |
660 |
460 |
380 |
842 |
64 |
172 |
440 |
1600 |
10 |
4300 |
890 |
272 |
16 |
10000 |
400、420 |
650 |
942 | ||||||||||||||||||
WGJ17 |
1120 |
400、420、440、450、460 |
650 |
460 |
650 |
350 |
710 |
500 |
470 |
964 |
64 |
182 |
480 |
1800 |
10 |
5500 |
1090 |
392 |
24 |
12000 |
WGJ18 |
1250 |
420、440、450、460、480、500 |
650 |
500 |
650 |
380 |
760 |
540 |
460 |
990 |
76 |
195 |
520 |
2000 |
10 |
6700 |
1310 |
553 |
35 |
15000 |
WGJ19 |
1600 |
440、450、460、480、500 |
650 |
530 |
800 |
400 |
810 |
580 |
500 |
1005 |
76 |
215 |
540 |
2000 |
10 |
8350 |
1540 |
805 |
48 |
16500 |
530 |
800 |
1155 | ||||||||||||||||||
WGJ20 |
2000 |
450、460、480、500 |
650 |
560 |
800 |
420 |
860 |
600 |
530 |
1031 |
76 |
225 |
560 |
2000 |
10 |
9500 |
1730 |
1024 |
61 |
18500 |
530、560 |
800 |
1181 | ||||||||||||||||||
WGJ21 |
2240 |
480、500 |
650 |
600 |
800 |
450 |
910 |
650 |
560 |
1056 |
76 |
236 |
600 |
2500 |
10 |
11500 |
1930 |
1334 |
75.66 |
21000 |
530、560、600 |
800 |
1206 | ||||||||||||||||||
WGJ22 |
2800 |
530、560、600、630 |
800 |
630 |
800 |
480 |
965 |
680 |
600 |
1230 |
82 |
246 |
640 |
2500 |
13 |
12600 |
2220 |
1621 |
99.9 |
24000 |
WGJ23 |
3150 |
560、600、630 |
800 |
670 |
900 |
500 |
1000 |
710 |
630 |
1250 |
82 |
265 |
680 |
2500 |
13 |
17900 |
2450 |
2579 |
122 |
27000 |
670 |
900 |
1350 |
