LDC20流量传感器

1.不受温度、压力、密度、粘度和电导率（不小于最低电导率）变化的影响。
2.传感器结构简单，无节流件，不堵塞，故适合于带有固体颗粒、纤维、悬浮物如泥浆、纸 浆、矿浆、污水等介质的测量。
3.安装简单，不需断流，现场可带压开孔 （1.0MPa以下），既经济又方便。
4.显示累积流量（十四位显示）、瞬时流量（六位显示）。
5.操作设置方便，通过磁隔离键或面板上键盘或手操器或上位机均可完成设置。
6.零点自校准，消除零漂移。
7.在标定最大流量范围内，量程可任意设置。
8.正反流向测量，若无特殊要求，出厂为正向测量。
9.小信号切除功能，用户可通过显示器面板设置切除干扰性小流量。
10.上下限报警，用户可根据实际需要设定上下限瞬时流量，当流量超过上限或低于下限设定值时蜂鸣器报警或有继电器输出（用户可选）。
11.空管判断，在工作状态下，当流量计测量管内空管，瞬时流量显示为EPo。
12.密码锁存功能，流量计通电后，若设置参数，须输入四位密码，进行参数设置。
13.断电保护功能，流量计运算结果和用户设置参数在断电后不会丢失，由E2PROM储存，数据能长期保存，并可通过面板操作，查当前24小时内各小时累计流量。
14.滑动滤波0~20。
15.针对不同的导电介质，仪表系数可修正。

LDC20流量传感器技术参数

适用管径：　　　≥80mm
传感器材质：　　不锈钢（1Cr18Ni9Ti)
适用介质：　　　导电率≥5μs/cm的液体
流量测量范围：　可测量范围0.1~10m/s；
　　　　　　　　量程上限范围0.5~10m/s；
　　　　　　　　推荐使用范围1~5m/s。
精度等级：　　　1.0级，2.0级
输出信号：　　　4~20mADC，负载≤750Ω；
　　　　　　　　0~3kHz，5V有源，可变脉宽，高端有效频率输出。
　　　　　　　　RS485接口
工作压力：　　　1.0MPa，1.6MPa，4MPa，25MPa
流体温度：　　　-40℃~0℃,0℃~70℃,70℃~180℃
环境温度：　　　传感器-40℃~100℃；转换器-15℃~50℃。
环境湿度：　　　≤85%RH（20℃时）
电缆出口尺寸：　M20×1.5
供电电源：　　　220VAC±10%；50Hz±1Hz；24VDC±10%
功　　耗：　　　≤8W
外壳防护等级：　一体式：IP65,分体式：传感器IP68；转换器IP65

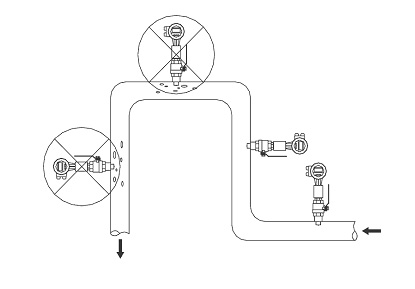

插入式电磁流量计安装示意图

选型提示

　选购LDC插入式电磁流量计需详细确定以下参数管道管径，测量介质，工作温度，工作压力，供电电源，输出方式(4-20mA输出)、量程范围、管道材质，管道壁厚。
