UHZ-58/C型系列侧装式磁翻板液位计产品详细说明：

UHZ系列翻柱式磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁浮子液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器，可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

UHZ系列翻柱式磁浮子液位计有如下结构特点：

1、基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、电远传
在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

二.型号:

型号	代码							说明
UHZ-58/	□	□	□	□	□	□	□
安装方式	C F							侧装时 顶装时
主体材质		1 2						ABS（仅适用于公称压力为0.6MPa时） 1Cr18Ni9Ti
公称压力			1 2 3 4					0.6MPa 1.6MPa 2.5MPa 4.0MPa
型式				1 2 3 4 5				基本型 上下限开关输出型 电远传型（0～10mA输出，220V AC） 电远传型（4～20mA输出，24V DC） 本安防暴电远传型（4～20mA输出，24V DC）
安装间距					L			测量范转
安装深度						L1		顶装式、0～3000mm任选
介质密度							ρ	g/cm3

型号举例：
1、UHZ-58/C233L=2550ρ=1
侧装式，1Cr18Ni9Ti(2.5MPa)，基本型，安装间距2550mm，介质密度ρ:1g/cm3
2、UHZ-58/D232L=2500Ll=3000ρ=0.6
顶装式，不锈钢(2.5MPa)，带上、下限开关输出，测量范围2500mm，安装深度3000mm，介质密度0.8g/cm

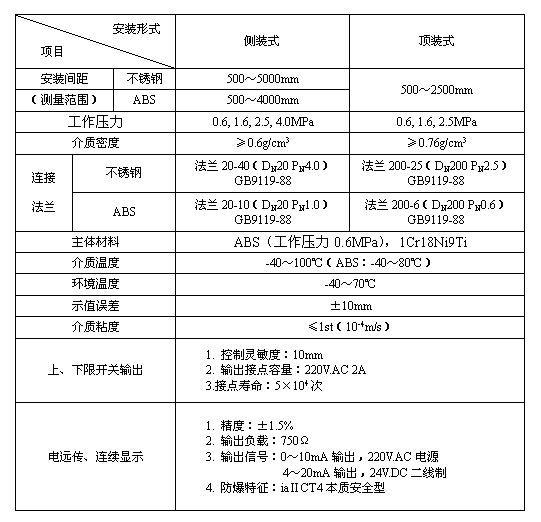

三.主要技术性能:

注：
1、侧装式采用不锈钢材质时，测量范围=安装间距。采用ABS材质时，测量范围=安装间距L-150mm。
2、安装间距（测量范围）尺寸系列：500,800,1100,1400,1700,2000,2500,3000,3500,4000,4500,5000

四.系统构成及接线:
1、上、下限开关输出(见图5)
由具有自保持作用的干簧开关和转换起组成，干簧开关和转换器分别安装于现场和控制室，由转换器提供3对触点开关。
2、电远传(见图6)
由测量单元和变送单元两部分组成。
3、本安防爆型(见图7)

五.订货须知:
1、注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
2、用户如使用JB及HG法兰或其它规格的法兰时可专门提出，我厂专业人员将协助选型或设计制造特殊产品。
3、用户须根据表1自备法兰及密封垫等连接件。
4、用户订购防爆产品时，若需附带安全栅应予以特别注明。
