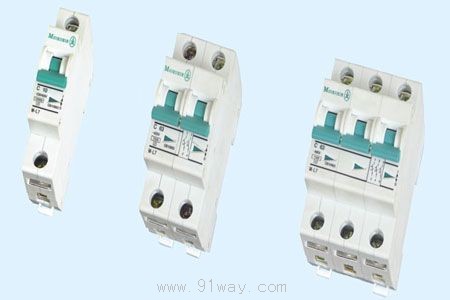

M-L7系列高分断小型断路器技术参数
电气参数
a.符合电气标准 ：EN0898（IEC898）
GB10963
b.额定电压（Ue）：230/400V；50/60Hz
c.额定分断能力Icu：10kA IEC898（1-63A）
d.直流短路分断能力：最大 48V（M-L7…，10kA）单极
最大 250V（M-L7-DC，6kA）单极
e.脱扣特性 ：B，C，D特性曲线
f.最大可边上的熔断器：100A gL（＞10kA）
g.选择性级别：3
h.工作环境温度：-5至+40oC
i.外壳防护等级：IP40（安装后）
j.寿命：电气，不少于8000次通断动作
机械，不少于20000次通断动作
机械参数
a.外露面长度：45mm
b.外壳高度：80mm
c.外壳宽度：17.5mm每极（单极）
d.安装方式：采用IEC标准导轨35mm
e.端子形式：两用端子可连接母排及导线
F.端子接线能力：母线1-25mm2；母线厚度0.8-2mm

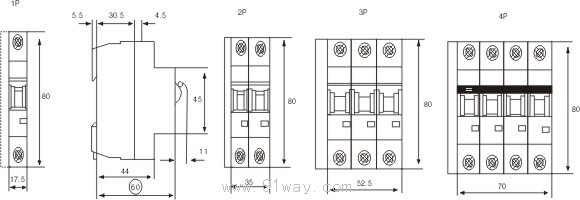

外形尺寸


除另外声明，二极开关是两个模数宽，四极是四个模数。

对电气线路或设备的过载与短路起保护作用，且具有电源隔离功能。		1极	2极	3极	4极
额定电流In（A）		型号	型号	型号	型号
C特性曲线 瞬时脱扣5~10In 主在适用于照明或部分动力回路	1	M-L7-1/1/C	M-L7-1/2/C	M-L7-1/3/C	M-L7-1/4/C
	2	M-L7-2/1/C	M-L7-2/2/C	M-L7-2/3/C	M-L7-2/4/C
	3	M-L7-3/1/C	M-L7-3/2/C	M-L7-3/3/C	M-L7-3/4/C
	4	M-L7-4/1/C	M-L7-4/2/C	M-L7-4/3/C	M-L7-4/4/C
	6	M-L7-6/1/C	M-L7-6/2/C	M-L7-6/3/C	M-L7-6/4/C
	10	M-L7-10/1/C	M-L7-10/2/C	M-L7-10/3/C	M-L7-10/4/C
	16	M-L7-16/1/C	M-L7-16/2/C	M-L7-16/3/C	M-L7-16/4/C
	20	M-L7-20/1/C	M-L7-20/2/C	M-L7-20/3/C	M-L7-20/4/C
	25	M-L7-25/1/C	M-L7-25/2/C	M-L7-25/3/C	M-L7-25/4/C
	32	M-L7-32/1/C	M-L7-32/2/C	M-L7-32/3/C	M-L7-32/4/C
	40	M-L7-40/1/C	M-L7-40/2/C	M-L7-40/3/C	M-L7-40/4/C
	50	M-L7-50/1/C	M-L7-50/2/C	M-L7-50/3/C	M-L7-50/4/C
	63	M-L7-63/1/C	M-L7-63/2/C	M-L7-63/3/C	M-L7-63/4/C
D特性曲线 瞬时脱扣10~15In 主在适用于动力回路或其它强感性回路	2	M-L7-2/1/C	M-L7-2/2/C	M-L7-2/3/C	M-L7-2/4/C
	4	M-L7-4/1/D	M-L7-4/2/D	M-L7-4/3/D	M-L7-4/4/D
	6	M-L7-6/1/D	M-L7-6/2/D	M-L7-6/3/D	M-L7-6/4/D
	10	M-L7-10/1/D	M-L7-10/2/D	M-L7-10/3/D	M-L7-10/4/D
	16	M-L7-16/1/D	M-L7-16/2/D	M-L7-16/3/D	M-L7-16/4/D
	20	M-L7-20/1/D	M-L7-20/2/D	M-L7-20/3/D	M-L7-20/4/D
	25	M-L7-25/1/D	M-L7-25/2/D	M-L7-25/3/D	M-L7-25/4/D
	32	M-L7-32/1/D	M-L7-32/2/D	M-L7-32/3/D	M-L7-32/4/D
	40	M-L7-40/1/D	M-L7-40/2/D	M-L7-40/3/D	M-L7-40/4/D
	50	M-L7-50/1/D	M-L7-50/2/D	M-L7-50/3/D	M-L7-50/4/D
	63	M-L7-63/1/D	M-L7-63/2/D	M-L7-63/3/D	M-L7-63/4/D

产品特性
符合最新标准IEC898和GB10963;
电流脱扣整定精确；
分断能力高达10kA；
极高的限流能力，可实现高的选择性；
两侧双端子适合母线排和单芯导线；
两侧均可使用母线排；
多功能附件系列；
复合槽的接线螺钉，扭矩大，接线牢，可实现快速接线；
电源进线方向任意；
具有直流产品，可广泛在电讯或电力机车等领域里应用。

适用范围：

适用于直流线路的过载与短路保护。特别适合于通讯、电力、机车等行业。
额定电流（A）In	型号		型号
额定分断能力为： C特性曲线 瞬时脱扣5-10In 注：电源正负极不允许 接错，否则不能有效分 断故障电流。	1	M-L7-1/1/C-DC	M-L7-1/2/C-DC
	2	M-L7-2/1/C-DC	M-L7-2/2/C-DC
	3	M-L7-3/1/C-DC	M-L7-3/2/C-DC
	4	M-L7-4/1/C-DC	M-L7-4/2/C-DC
	6	M-L7-6/1/C-DC	M-L7-6/2/C-DC
	10	M-L7-10/1/C-DC	M-L7-10/2/C-DC
	13	M-L7-13/1/C-DC	M-L7-13/2/C-DC
	16	M-L7-16/1/C-DC	M-L7-16/2/C-DC
	20	M-L7-20/1/C-DC	M-L7-20/2/C-DC
	25	M-L7-25/1/C-DC	M-L7-25/2/C-DC
	32	M-L7-32/1/C-DC	M-L7-32/2/C-DC
	40	M-L7-40/1/C-DC	M-L7-40/2/C-DC
	50	M-L7-50/1/C-DC	M-L7-50/2/C-DC

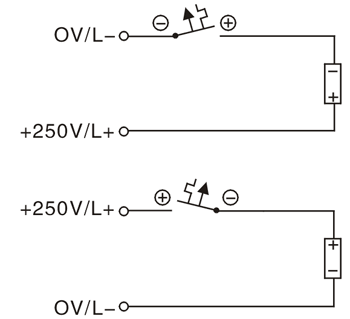

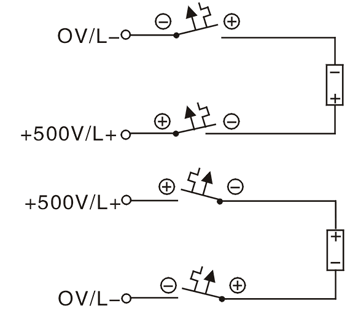

	单极额定电压250V T=4ms		两极额定电压500V T=4ms

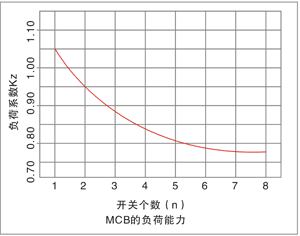

负载能力
适用于单极L7系列
相应的温度和n个开关的工作状态下允许的负荷：IDL=InKT(T)KN(N)

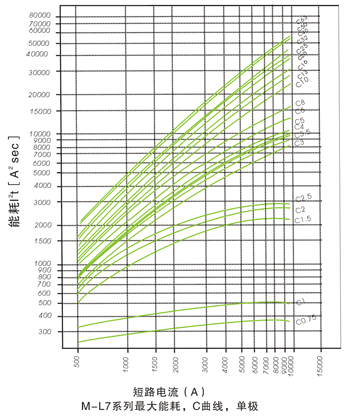

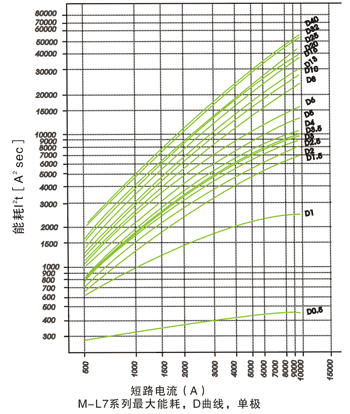

能耗
符合EN60898标准（IEC898）

M-L7和熔断器D0或NH的短路能力
1.4 高选择性可过1.4kA：□无选择功能

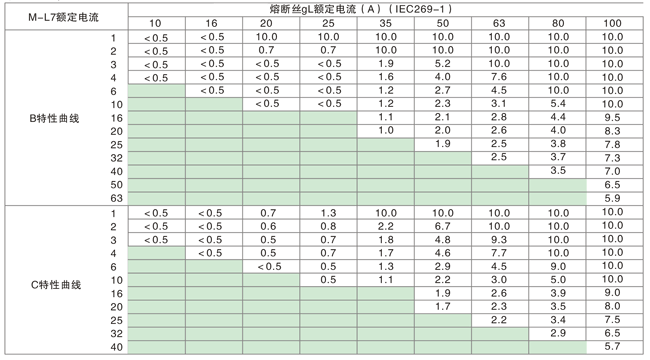

熔断丝D01,D02,D03选择性

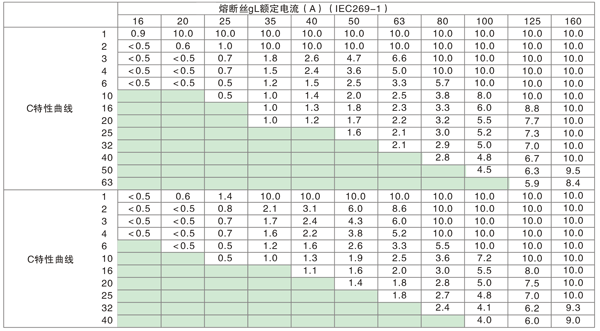

熔断丝NH-00的选择性

M-L7系列高分断小型断路器
