EVS1P-12/T1250-31.5型真空断路器产品详细说明：

EVS1P-12/T1250-31.5型真空断路器是三相交流50Hz,额定电压为12kV的户内装置,可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。本产品符合标准GB1984-2003《高压交流断路器》、JB3855《户内高压交流真空断路器》、DL403《10～35kV户内高压真空断路器订货技术条件》和IEC62271-100：2001《高压交流断路器》的有关规定。
EVS1P-12/T1250-31.5型系列户内高压真空断路器既可装入手车式开关柜,也可装入固定式开关柜。该断路器具有寿命长、维护简单、无污染、无爆炸危险、噪音低等优点,并且适应于频繁操作等比较苛刻的工作条件。
产品结构特点 ☆
EVS1P-12/T1250-31.5型真空断路器将灭弧室与操动机构前后布置在一个异形框架上，即整体型布局,这种结构设计,可使操动机构的操作性能与灭弧室开合所需性能更为吻合,减少不必要的中间传动环节,降低了能耗和噪声,使断路器的操作性能更为可靠，用户可以在不用调整的情况下直接投运。EVS1P-12/T1250-31.5型户内高压真空断路器既可装入手车式开关柜,也可装入固定式开关柜。
断路器主回路采用真空灭弧室灌封在绝缘极柱内的结构。真空灭弧室纵向固封在管状的绝缘筒内,绝缘筒由环氧树酯采用APG工艺浇铸而成。这种结构设计,不仅可以防止真空灭弧室受到外部因素的损坏,而且可以确保即使在湿热及严重污秽环境下,也可对电压效应呈现出高阻态。
操动机构是独立的弹簧储能式,具有手动和电动储能功能。操动机构置于灭弧室前的机箱内,为夹板式结构。

EVS1P-12/T1250-31.5型真空断路器技术参数：

序号	名 称		单位	数 值
1	额定电压		kV	12
2	额定绝缘水平	1min工频耐受电压	kV	42
		冲击耐受电压(峰值)		75
3	额定电流		A	1250
4	额定短路开断电流		kA	31.5
5	额定短路关合电流(峰值)			80
6	额定峰值耐受电流			80
7	额定短时耐受电流			31.5
8	电寿命		次	30
9	额定短路电流持续时间		s	4
10	额定操作顺序			分-0.3s-合分-180s-合分
11	机械寿命		次	20000
12	额定单个电容器组开断电流		A	630
13	额定背对背电容器组开断电流		A	400

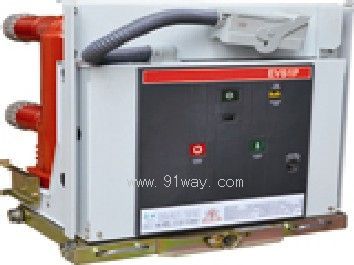

EVS1P-12/T1250-31.5型真空断路器
