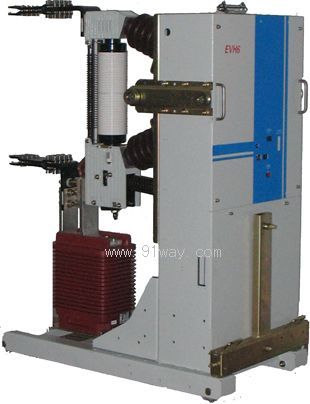

产品名称: EVH6-31.5系列铁道专用单极真空断路器
型号规格: EVH6-31.5系列铁道专用单极真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
EVH6-31.5系列铁道专用单极真空断路器产品详细说明:
EVH6-31.5系列铁道专用单极真空断路器是单相交流50Hz,额定电压为31.5kV的户内单极断路器。专门用于铁道变电所和分区亭,用于铁道牵引系统的供电、保护和控制之用。
断路器采用整体型布局,操动机构作为独立的一个模块,有独立型号。采用这种形式,使结构变得简单、紧凑,机构可单独封装,然后与断路器配合,使生产效率大大提高,同时也使断路器机械操作可靠性大为提高。断路器灭弧室与操动机构采用前后布置方式,结构合理体积小。
操动机构的储能部分、传动部分、缓冲部分、脱扣部分、机械联锁都集成为一体,只有一个输出接口与主回路连接,机构组成,设计中将充分考虑机构中各力的作用情况,使传动机构的布置合理以保证部件变形量最小,这样既便于保证性能又提高了机构可靠性。

EVH6-31.5系列铁道专用单极真空断路器技术参数

序号

特  性  参  数

性能指标

1

额定电压(kV)

31.5

2

额定电流(A)

2500

3

额定短路开断电流(kA)

31.5

4

额定短路电流开断次数(次)

30

5

额定绝缘水平(开断前、后)

额定雷电冲击耐受电压(kV)

相间、相对地

210

断口间

210

额定工频耐受电压(kV  1min)

相间、相对地

110

断  口  间

110

辅助回路和控制回路

2

6

额定动稳定电流(kA  peak)

80

7

额定热稳定电流(kA  4s)

31.5

8

额定短路关合电流(kA  peak)

80

9

机械寿命(次)

20000


EVH6-31.5系列铁道专用单极真空断路器
