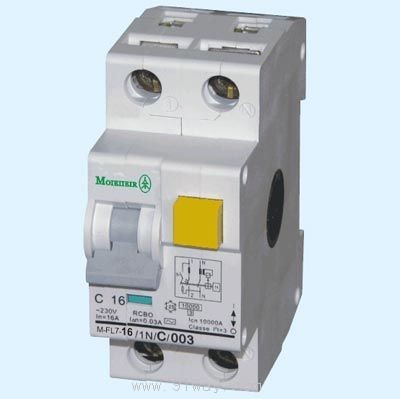

M-LD7电子式带过流保护漏电断路器产品详细说明：

M-LD7电子式带过流保护漏电断路器技术参数

符合电气标准：IEC1009（EN61009）
GB16917.1
脱扣时间：□ 非延时
a. G 最少10ms延时
b.额定电压（Ue）:230V；50Hz
c.额定剩余动作电流：30，300mA
d.灵敏性：A型
e.选择性级别：3
f.额定分断能力Icn：10kA
g.额定电流In：6-40A
h.脱扣特性：C，D特性曲线
i.最大可连上的熔断器：100A gL（＞10kA）
j.严峻气候环境抵抗力：按IEC1009国际标准
k.外壳防护等级：IP40（安装后）
l.寿命：电气，不少于4000次通断动作
m.机械：不少于20000次通断动作

M-LD7电子式带过流保护漏电断路器机械参数
a.外壳宽度：35mm（2个模数）
b.安装方式：安装在DIN导轨35mm
c.端子接线能力：导线1-25mm2；母排厚度0.8-2mm

主要特点
极高的分断能力10kA
结构紧凑、体积小（2个模数宽）
具有中线开断功能，更加安全可靠
双功能接线端子，接线能力强
具有触头状态指示器，便于识别触头接触情况
额定电流范围宽，可作为家庭总开关使用
统一的附件系列

M-LD7电子式带过流保护漏电断路器外形尺寸

漏电、过载和短路三种保护功能于一体。	额定电流In（A）	30mA 1极+中线	300mA 1极+中线
C特性曲线 A型	6	M-LD7-6/1N/0.03/C-A	M-LD7-6/1N/0.3/C-A
	10	M-LD7-10/1N/0.03/C-A	M-LD7-10/1N/0.3/C-A
	16	M-LD7-16/1N/0.03/C-A	M-LD7-16/1N/0.3/C-A
	20	M-LD7-20/1N/0.03/C-A	M-LD7-20/1N/0.3/C-A
	25	M-LD7-25/1N/0.03/C-A	M-LD7-25/1N/0.3/C-A
	32	M-LD7-32/1N/0.03/C-A	M-LD7-32/1N/0.3/C-A
	40	M-LD7-40/1N/0.03/C-A	M-LD7-40/1N/0.3/C-A
D特性曲线 A型	6	M-LD7-6/1N/0.03/D-A	M-LD7-6/1N/0.3/D-A
	10	M-LD7-10/1N/0.03/D-A	M-LD7-10/1N/0.3/D-A
	16	M-LD7-16/1N/0.03/D-A	M-LD7-16/1N/0.3/D-A
	20	M-LD7-20/1N/0.03/D-A	M-LD7-20/1N/0.3/D-A

周围环境温度变化对负载的影响

	环境温度T〔℃〕
In［A］	-25	-20	-10	0	10	20	30	35	40
2	2.5	2.4	2.3	2.2	2.2	2.1	2.0	2.0	1.9
4	4.9	4.8	4.7	4.5	4.3	4.2	4.0	3.9	3.9
5	6.2	6.0	5.8	5.6	5.4	5.2	5.0	4.9	4.8
6	7.4	7.2	7.0	6.7	6.5	6.3	6.0	5.9	5.8
8	9.9	9.6	9.3	9.0	8.7	8.4	8.0	7.9	7.7
10	12	12	12	11	11	10	10	9.9	9.7
12	15	14	14	13	13	13	12	12	12
13	16	16	15	15	14	14	13	13	13
15	19	18	17	17	16	16	15	15	15
16	20	19	19	18	17	17	16	16	15
20	25	24	23	22	22	21	20	20	10
25	31	30	29	28	27	26	25	25	24
32	40	38	37	36	35	33	32	32	31
40	49	48	47	45	43	42	40	39	39

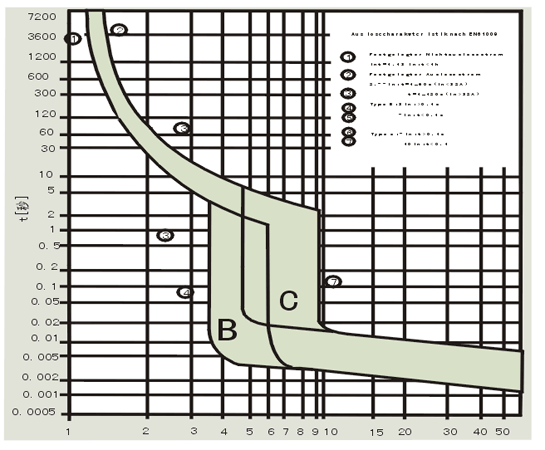

脱扣特征曲线

M-LD7电子式带过流保护漏电断路器
