适用范围

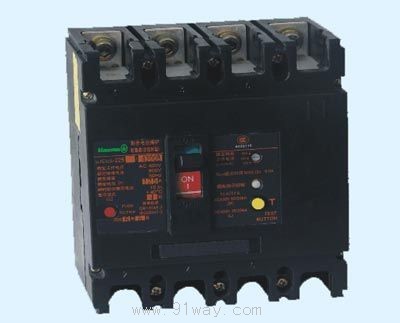

M-NZML系列带剩余电流保护塑料外壳式断路器(以下简称断路器)，是本厂采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流思想50Hz，额定工作电压400V，额定工作电流至225A的电路中作为频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
断路器按照其额定极限短路分断能力(lcu)的高低，分为H型(较高分断型)、L型(高分断型)二类。该断路器具有体积小、分断高、飞弧短,抗振动等特点.
本断路器可垂直安装(即竖装),亦可水平安装(即横装).
本断路器不可倒进线,即只允许1、3、5接电源线，2、4、6接负载线。
主要特点
①常规的带剩余电流保护断路器的漏电保护模块工作电源
取样为二相，本系列断路器为三相，若缺任一相，断路
器漏电保护模块仍能正常工作；
②额定剩余动作电流I△n 及最大断开时间根据实际情况现
场可调；
③当相电压降低至50V，漏电保护模块仍能正常工作；
④具有漏电报警输出功能；
⑤符合IEC60947附录B的电磁兼容要求；
⑥外形体积与 ZJM1 系列断路器同规格相同，安装具有较
好的互换性。

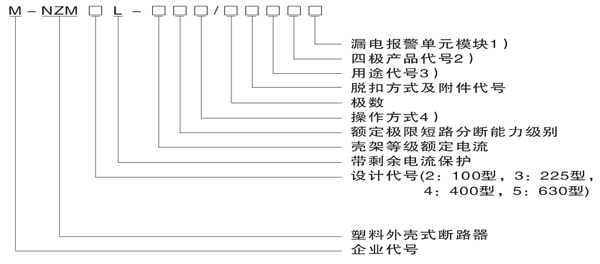

型号及含义



注：
不带漏电报警单元模块无代号;工作方式一时用I表示;工作方式二时用Ⅱ表示。
三极产品无代号,四级时分A、B、C、D。
配电用断路器无代号，保护电动机用断路器以2表示。
手柄直接操作无代号；电动操作P表示；手柄操作用Z表示。
断路器的符合标准
本断路器产品执行下列标准：
IEC60947-1及GB/T14048.1总则
IEC60947-2及GB14048.2低压断路器及附录B带剩余电流保护的断路器
IEC60947-2及GB14048.2接触器和电动机起动器
IEC60947-1及GB/T14048.5机电式控制电路电器
适用工作环境及安装条件
安装地点的海拔2000m及以下;
周围介质温度不高于+40oC和不低于-5oC,且24小时平均值不超过35oC(特殊订货除外);
安装地点的空气相对湿度在最高温度为+40oC时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25oC,该月的平均最大相对湿度不超过90%,并考虑温度变化发生在产品表面上的凝露;
污染等级为3级;
断路器主电路的安装类为Ⅲ,不接至主电路的辅助电路的控制电路,安装类别Ⅱ;
在无爆炸危险的介质下,且介质无足以腐蚀金属的破坏绝缘的气体与导电尘埃的地方;
在没有雨雪侵袭的地方;
断路器应按产品的使用说明书安装.
断路器分类
按产品极数分为一极与四极。四极产品中中性极（N极）的型式分四种；
A型：N极不安装过电流脱扣器，且N极始终相通，不与其它三极一起合分；
B型：N极不安装过电流脱扣器，且N极与其它三极一起合分；
C型：N极安装过电流脱扣器，且N极与其它三极一起合分；（N极先合后分）
D型：N极安装过电流脱扣器，且N极始终相通，不与其它三极一起合分
按接线方式分为板前接线、板后接线和插入式三种。
按过电流脱扣器型式分为热动-电磁（复式）型、电磁（瞬时）型两种。
按断路器是否带附件分带附件和不带附件两种：

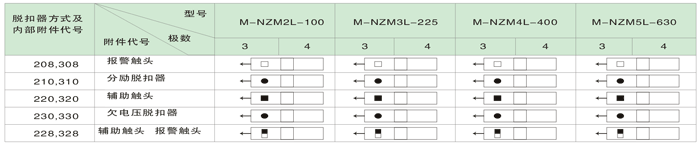

附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头五种；外部附件有转动手柄操作机构、电动操作机构。





注：脱扣器方式及内部附近件代号首位数字2表示电磁（瞬时）脱扣器，3表示热动-电磁（复式）脱扣器；后两位数字表示内部附件代号。
断路器功率损耗及降容系数
功率损耗

型号		M-NZM2L-100　　　　M-NZM3L-225　　　　M-NZM4L-400　　　　M-NZM5L-630
壳架电流Imm（A）		100　　　　　　　　225　　　　　　　　400　　　　　　　　630
极数		3　　　　4　　　　3　　　　4　　　　3　　　　4　　　　34
额定绝缘电压Ui（V）
额定工作电压Ue（V）		AC400　　　　　　　　AC400　　　　　　　　AC400　　　　　　　　AC400
额定冲击耐受电压Uimp(V)		8000　　　　　　　　8000　　　　　　　　8000　　　　　　　　8000
飞弧距离（mm）		≯50　　　　　　　　≯50　　　　　　　　≯50　　　　　　　　≯50
分断能力级别		M　H　　　　　　　　M　H　　　　　　　　M　　　　　　　　M
极限短路分断能力Icu（KA）	AC400V	50　85　50　　　　　　　　50　85　50　　　　　　　　65　　　　　　　　65
运行短路分断能力Icu(kA)	AC400V	35　50　35　　　　　　　　35　50　35　　　　　　　　42　　　　　　　　42
额定剩余动作电流I△n（mA）	非延时型	100/300/500　　　　　　　　______
	延时型	100/300/500　　　　　　　　300/500/1000
额定剩余不动作电流I△n0（mA)		1/2Icu
额定剩余短路接通（分断）能力I△n（kA)		1/4Icu
操作性能（次）	通电	1500　　　　　　　　1000　　　　　　　　1000　　　　　　　　1000
	不通电	8500　　　　　　　　7000　　　　　　　　4000　　　　　　　　4000
	W	92　　　　122　　　　107　　　　142　　　　150　　　　198　　　　210　　　　280
	L	150　　　　150　　　　165　　　　165　　　　257　　　　257　　　　280　　　　280
	H	92　　　　92　　　　91　　　90　　　106.5　　　　106.5　　　　115.5　　　115.5
分励脱扣器
欠电压脱扣器
漏电报警单元模块
辅助触头
报警触头

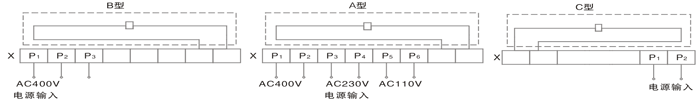

电动操作机构
转动手柄操作机构
