ZLFP系列衬氟调节阀产品详细说明：

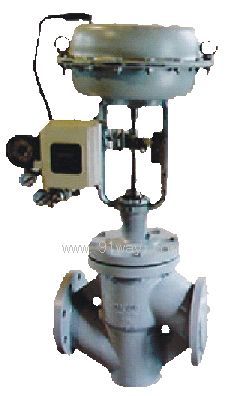

ZLFP系列衬氟调节阀

产品特点
进口技术衬氟调节双重密封避免泄漏
气动电动应用广泛超大力矩寿命超长

产品概述
ZLFP系列衬氟塑波纹管调节阀是自动化控制仪表中的执行单元。它由气动薄膜执行机构（或由电动执行机构）和直通单座衬氟塑阀两部分组成。该阀接触介质部位均使用具有耐腐蚀、耐老化的聚全氟乙丙烯，采用高压衬氟塑工艺制成的组件。阀内装有聚四氟乙烯波纹管组件，阀芯顶端与聚四氟乙烯波纹管上端密封连接，聚四氟乙烯波纹管下端与阀体上阀盖、支套、阀芯头运用特殊工艺加工，采用二级分体，内扣PTFE阀形滚条与聚四氟乙烯波纹管密封连接。阀内组件保证了抗腐性。
1.耐腐性：阀体内腔、阀芯、阀座、阀杆均包覆3mm厚的聚全氟乙丙烯（简称PTFEP）,能抗所有化学介质（包括浓硫酸、强碱和王水）的腐蚀。
2.密封性：采用聚四氟乙烯波纹管和填料双重密封，一旦波纹管损坏，调节阀填料可起到第二道的保护性密封。
3.泄露量：由于阀芯、阀座是软密封，故泄露量远远低于国家IV级标准。
4.流通量：流体通道流畅，流通能力强。
5.执行机构性能（气动）：采用精小型、多弹簧执行机构，体积小、重量轻、输出力大、调节精度高。（电动）：采用电动伺服执行机构，调节精度高。

ZLFP系列衬氟调节阀主要技术参数(气动/电动)

公称通径DN(mm)		G3/4"						20				25	32	40	50	65	80	100	150
阀座直径DN(mm)		3	4	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100	150
额定流量系数Kv		0.08	0.12	0.20	0.32	0.50	0.80	1.2	2	3.2	5	8	12	20	32	50	70	100	240
流量特性		直线						直线、等百分比
公称压力PN(MPa)		1.0　　　　　　　　　　　　　　　1.6
工作行程(mm)		10										16		25		40			60
气 动 执 行	型号	ZHBA-22												ZHBA-23		ZHBA-34			ZHBA-45
	有效面积(cm)	200						280						400		630			1000
	弹簧范围(kPa)	20～100;40～200
电 动 执 行	II型	ZAZ-25						ZAZ-25				DKZ-3100				DKZ-4100			DZK-510
	III型	ZKZ-2100										ZKZ-2200 ZKZ-3300				ZKZ-4400			ZKZ-4500
	输入信号范围	I型：1～5mADC II型： 4～20mADC
	供电电源	AC220V 50～60Hz
作用方式		气关式或气开式/电开式(K)电关式(B)
工作温度		-30～200℃
固有可调比R		30:1
防爆等级		普通型或防爆型d II BT3

性能指标

气动		电动
项目	性能指标	项目	性能指标
基本误差%	≤±8	基本误差%	≤±5
回差%	≤8	回差%	≤3
死区%	≤6	死区%	≤5
额定流量系数误差	≤±10%(Kv≤5时±15%)	额定流量系数误差	≤±10%(Kv≤6.3时±15%)
泄漏量	≤0.01%阀额定容量	泄漏量	≤0.01%阀额定容量

允许压差（气动）

供气压力 (MPa)	弹簧范围 (KPa)	公称通径(DN)	G3/4"	20				25	32	40	50	65	80	100	150
		阀座直径(DN)	3-8	10	12	15	20	26	32	40	50	65	80	100	150
0.14	20-100	允许压差 ΔP(MPa)	1.6					0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.08
0.24	40-200							1.2		1.1	0.7	0.65	0.45	0.28	0.20

允许压差（电动）

公称通径DN(mm)		G3/4"						20				25	32	40	50	65	80	100	150
阀座直径DN(mm)		3	4	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100	150
配用II型允许压差(MPa)		1.6								1.1	0.6	1.6					1.0	0.6	0.7
配用III型电动执行机构	推力(N)	250～400						400 1000 2500						400		6400			6400
														1000
														2500		16000			16000
														6400
	允许压差(MPa)	1.6						1.6			1.0	0.8	0.5	0.3	0.2	1.6	1.0	0.6	0.3
								1.6				1.6	1.2	0.7	0.4
								1.6				1.6		1.6	1.1	1.6			0.7
														1.6

外形尺寸（气动）

公称通径DN(mm)	3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	2, 50	275	300	350	480
A	245	245	245	245	290	290	362	362	362	454
H	401	445	485	495	532	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
重量	17	17	19	21	28	31.5	54	64	80	120

注：法兰连接尺寸符合JB78，GB、JB79，HG标准。也可按ANSI标准等其它标准供应。

外形尺寸（电动）

公称通径DN	L	H1	H			A
			III型		II 型	III型		II型
			防爆型	普通型		防爆型	普通型	A×B
3/4"	116	50			390	340
20	180	65	715	510	540		200	230×460
25	185	70	770	635	675
32	200	80	790	655	695
40	220	71	834	674	720
50	250	88	920	760	880
65	275	102	1100	940	890		235	230×530
80	300	140	1100	940	890
100	350	170	1100	940	890
150	486	290	1200	960	945			260×630

注：法兰连接尺寸符合JB78-59、JB79-59标准。也可按ANSI标准等其它标准供应。

主要零件材料

零件名称	材　　料	零件名称	材　　料
阀体	ZG25衬FEP	波纹管	PTFE
阀芯	FEP/ZGr13、CF3、CF8
	PTFE	填料
阀座	FEP/WCB		柔性石墨
	FEP/ZGr13、CF3、CF8

可选附件
阀门定位器、电气转换器，过滤减压器，手轮机构，电磁阀，接近开关，伺服放大器，电动操作器。
