ZCLW气动薄膜低温调节阀产品详细说明：

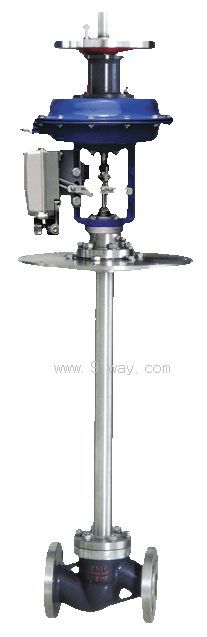

ZCLW气动薄膜低温调节阀

产品特点
德国技术   进口工艺     薄膜机构   使用方便
流路简单   性能稳定     长颈保温   低温工作

产品概述
气动薄膜低温调节阀是一种在低温,深冷场合使用的调节阀.采用长颈阀盖保温,配用多弹簧执行机构。具有结构紧凑、重量轻、稳定性好等优点.阀体采用精密铸,材料为铝合金,具有良好的耐低温性.玻纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金,空分,制氧,石油,化工等低温,深冷场合.特别适用于精确控制低温气体、液体(如液氧,液氩等)的工艺参数如压力、流量、温度、液位保持在给定值。
本系列产品有连接板安装型和浮动套安装型两种。产品公称压力等级为PN6；阀体口径范围DN20~100。适用流体温由-200℃~-250℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
1、流路简单，阻力小，阀体容量大双导向，阀工作稳定性好；
2、可调范围大，固有可调比50 ；
3、波纹管密封对移动的阀杆形成完全的密封，堵绝流体外漏；

主要零件材料
阀 体：LF4 LF2 LF3 LCB WCB SS316 SS304 SS316L WC1 WC2
阀 杆：1Cr18Ni9 2Cr13 304 316 316l
阀 盖：1Cr18Ni9 316?WCB?LCB LF1 LF2 LF3 LF4 WC1 WC2?
波纹管：1Cr18Ni9 316 304 316L
阀芯、阀座：1Cr18Ni9 316?WCB?LCB LF1 LF2 LF3 LF4 WC1 WC2?
垫 片：紫铜、1Cr18Ni9 316

ZCLW气动薄膜低温调节阀规格与技术参数

公称通径DN（mm）		20				25	32	40	50		65	80	100
阀座直径dn（mm）		10	12	15	20
额定流量系数KV	直 线	1.8	2.8	4.4	6.9	11	17.6	27.5	44		69	110	176
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40		63	100	160
额定行程（mm）		16					25				40
膜片有效面积Ae（cm2）		280					400				600
固有流量特性		直线、等百分比
公称压力PN（MPa）		0.6
固有可调比（R）		50
工作温度t（℃）		D0：-60~-100， D1：-100~-200， D2：-200~-250
信号范围PN(KPa)		20~100，40~200，20~60，60~100，80~240
允许压差 （MPa）	不带定位器	0.6					0.47	0.30		0.27		0.18	0.11
	带定位器	0.6										0.41	0.26
允许泄漏量		IV级 VI级
气源压力Ps(MPa)		0.14~0.4

外形尺寸及重量

公称通径（DN）		20				25	32	40	50	65	80	100
阀座直径（dn）		10	12	15	20
A		282					308			394
L		75						85	110	160		170
L1		75						85	110	150		160
D1		ф20				ф25	ф32	ф40	ф50	ф66	ф82	ф102
D2		ф25				ф30	ф37	ф45	ф55	ф84	ф90	ф110
H	H1=500	952					971	980	1006
	H1=600									1250
	H1=700	1152					1171	1181	1206
	H1=800									1450
	H1=900	1352					1371	1381	1406
	H1=1000									1650
n-d		8-ф14						8-ф16		10-ф16		12-ф18
D3		260					285	305	340	370	405	460
D4		290					315	335	370	400	435	490
D5		289								470

阀体衬里材质及适用范围

阀体衬里	使用温度（℃）	适用介质
无衬里	-10~+175	适用于非腐蚀性介质
软橡胶	-10~+85	有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶	-10~+85	适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶	-10~+105	适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶	-10~+120	防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷	-10~+175	适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46	-10~+190	适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

隔膜材质及适用范围

连接方式：焊接
薄膜执行机构信号接口：内螺纹M16×1.5
订货须知

隔膜材质	使用温度（℃）	适用介质
丁荃胶（B级）	-40~+100	大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类
天然胶（Q级）	-50~+100	主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯	-10~+150	极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

1.产品型号与名称         2.公称通径DN(mm)
3.公称压力               4.流量特性
5.阀体材质与密封要求     6.额定流量系数
7.介质种类和温度范围     8.阀前后压力(压差)
9.气源压力及控制方式       10.其它特殊要求
