ZCLZ气动刀形闸阀产品详细说明：

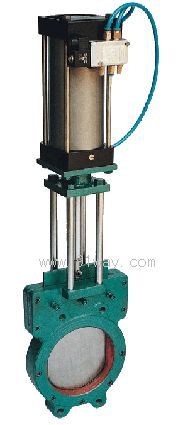

ZCLZ气动刀形闸阀

产品特点
中西结合性能优良闸阀原理应用广泛
气缸机构执行可靠U型密封避免泄漏

概述
气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。
气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

主要结构与特点
本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
1、采用对夹式结构，体积小，重量轻；
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性；
4、流阻小，安装维修方便。
5、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

主要零件材料

序号	零件名称	材料	序号	零件名称	材料	备注
1	阀体	HT250	5	支架		注1：橡胶的牌号取决于介质和温度。 2：闸板材质取决于介质成分。
2	密封圈	橡胶（注1）	6	阀杆
3	闸板	不锈钢（注2）	7	螺母	ZHMn58－2－2
4	密封条	聚四氟乙烯	8	手轮	QT40－17

阀门选配驱动装置型号配置表
1、气缸是以压缩空气为介质，将其能量转换成机械能，实现直线运动的装置，是广泛应用于各种气动系统的执行元件，是实现工业自动化的基础元件。

阀门通径DN	气缸规格（缸径×行程）	阀门通径DN	气缸规格（缸径行程）
50	Φ65×50	200	Φ160×200
65	Φ65×65	250	Φ200×250
80	Φ80×80	300	Φ200×250
100	Φ100×100	350	Φ220×350
125	Φ125×125	400	Φ250×400
150	Φ125×150

2、技术参数

气缸内径（mm）		Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
理论活塞作用力（N） （以工作压力为0.4MPa时为准）	推力	490	760	1215	1960	3077	4800	7869	12308	19227
	拉力	410	680	1030	1770	2675	4400	7379	10035	18463
工作介质		经净化含油雾压缩空气
工作压力(MPa)		0.15－1
环境温度(℃)		-10－+80
相对湿度		95
活塞运动速度(mm/g)		50－500
耐久性(KM)		600

3、气缸行程选用范围

气缸内径	Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
行程选用范围	400	500	800	800	1500	1500	2000	2000	2500

4、气缸正确使用注意事项：
（1）负载运动方向须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。
（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。
（3）选用出力比实际负载大的气缸，以免气压不足时发生危险。
（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，采用PTFE。
每1mm行程所需空气消费量单位：1/min

气动刀型闸阀外型及连接尺寸

缸径	空气压力kg/cm2
	1	2	3	4	5	6	7	8	9
12	0.445	0.665	0.885	1.104	1.324	1.543	1.763	－	－
16	0.792	1.182	1.573	1.963	2.352	2.743	3.133	－	－
20	1.24	1.86	2.45	3.07	3.68	4.29	4.90	5.51	6.13
25	1.94	2.89	3.83	4.79	5.75	6.71	7.67	8.61	9.57
30	2.78	4.15	5.53	6.90	8.27	9.64	11.02	12.39	13.76
32	3.18	4.73	6.28	7.85	9.41	10.98	12.55	14.10	15.66
40	4.95	7.40	9.83	12.26	14.69	17.16	19.60	22.04	24.47
50	7.73	11.55	15.35	19.15	22.95	26.80	30.63	34.42	38.24
63	12.27	18.34	24.37	30.41	63.44	42.55	48.62	54.55	60.71
80	19.78	29.57	29.30	49.03	58.76	68.61	78.40	88.13	97.85
100	30.9	46.2	61.4	76.6	91.8	107.2	122.5	137.7	152.9
125	48.3	72.2	96.0	119.7	143.5	167.5	191.4	215.2	238.9
150	69.5	103.9	138.2	172.5	206.9	241.2	275.5	309.8	344.1
160	79.1	118.3	157.2	196.1	235.0	274.4	313.6	352.6	391.5
180	100.0	149.7	199.0	248.2	297.5	347.4	369.9	446.2	495.4
200	123.6	184.8	245.6	306.4	367.2	428.8	490.0	550.8	611.6

气动刀型闸阀气电控制功能说明
1、采用电磁阀控制气动刀型闸阀气缸，可控制闸阀在上限位、下限位及任意位置停留。
2、闸阀在上限位、下限位置停留时，发出一组常开或常闭的独立信号触点。可作为状态指示用。
3、闸阀在上限位下限位置停留时，限位开关自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位及下限位置长期停留时，电磁阀的线圈不通电，可避免线圈发热提高电磁阀寿命，大大地提高了可靠性。
4、闸阀在上限位及下限位置长期停留时；气源被切断，但阀门气缸的气压仍保持在气缸中，能可靠停位。
5、在气缸开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定阀门气缸的气压仍保持在气缸中，如气缸活塞、电磁阀及接头无泄漏，则闸阀可在任意位置长期停留。

订货须知
1、产品型号与名称2、公称通径3、阀体材质4、公称压力
5、控制要求6、电磁阀电压7、其它特殊要求
