一、概述：
SQY05T105转速数字显示仪，有4位LED数码管显示。该转速数字显示仪可与接近开关、霍尔、光电、磁电等各类转速传感器配套，用来测量频率、转速、流量和线速度；该转速数字显示仪具有4～20mA输出，而且输出满量程和测量当量以及采样时间等参数，都可以根据需要通过面板键修该。
该转速数字显示仪，最大的特点是结构小巧，安装方式灵活，功能强悍；既可以作为频率、转速、流量和线速度显示仪表，也可以用于频率电流转换，尤其是能对超低转速(频率、流量和线速度)测量；广泛应用于机械、化工、冶金、能源、轻工、纺织、电子、汽车等行业。
请用户在使用前详细阅读，以便有效合理使用该显示仪。

二、主要技术性能：
1.供电电源：85V～250V,AC,50/60Hz
2.输入频率：矩形波:0.001Hz～9999Hz
正弦波:10Hz～9999Hz
3.信号幅值：矩形波:H>4V,L<3V（匹配NPN-OC和推挽输出）
正弦波:0.3V～20V(交流有效值)
4.测量范围：转速3～9999r/min
频率0.001Hz～9999Hz
5.显示范围：0.001～9999.
6.基本误差：0.03%(数字量)
0.2%(模拟量)
7.使用环境：温度0～50℃
相对湿度≤95％
8.开孔尺寸：45×45
9.外形尺寸：48×48×90
10.安装方式：35mm道轨或45×45开孔盘装
11.重量：小于500g

三、操作说明：
1.在正式使用前，将显示仪接通电源，显示“8888.”，5s内应显示“0000”；
2.参数A出厂设为1.0,参数D出厂设为5000；
3.接线示意图：

7、8：仪表工作电源输入端；可以接受的工作电源是85V～220V,AC,50/60Hz；
4、3：馈电电源端：可以给NPN型OC类输出的转速传感器提供12V～15V的直流电源；
1、3、4：与NPN型OC类输出的传感器三根出线连接；
2、3：与磁电类传感器的两个信号输出端连接。
6、5：4～20mA电流输出端。

4.参数设定：
a.“SET”键为参数查询/设定换档键。揿“SET”键，进入设定/查询状态，继续揿“SET”键，依序显示A、B、C、D、E、F；最高位的数字与字母交替显示。
b.“◄”键为左移位键。揿“◄”依序为个、十、百、千位闪烁或显示小数点。
c.“▲”为加1键。揿“▲”，闪烁位加1；当显示小数点时，揿“▲”键,小数点左移；当显示E档，并有小数点出现时，揿“▲”键，确定修改参数并保存，同时退出设定状态。
d.本仪表共有A、B、C、D、E、F六档参数；A表示测量当量（出厂设定为“1.0”）；B为输出零位调整值（出厂设定为“794”），出厂参数，用户不必修改；C为输出线性值（出厂设定为“3200”），出厂参数，用户不必修改；D为满量程（出厂设定为“5000”），D参数的小数点位置决定显示测量结果的小数位置，D参数是用户参数，用户可根据需要修改；E参数小数点出现时，询问用户参数是否需要修改，如需要修改揿“▲”键，则完成参数修改，并退出设定/查询状态，如不需要修改，揿“RST”键，退出设定/查询状态。
E参数值表示测量的采样时间，可以选定的范围是0.1～25.0，表示采样时间为0.1～25.0秒.。
F参数是采样时间的延展倍数，可以选定的范围是1～250，当最低位为双数时，选择Sac作为信号输入，当最低位为单数时，选择Sdc作为信号输入。
当输入信号的周期大于E×F时，仪表显示“0000”。E、F的合理选择，使转速数字显示仪在较高转速（频率、流量、速度）时能快速响应，也能测量超慢的转速（频率、流量、速度）。
e.“SET”、“◄”、“▲”三键配合可对每档参数逐位设定，并可移动小数点，从而达到0.001～9999内任意数设定。
f.“RST”键作为复位键。
3.参数计算方式：
本仪表是将转速、角速度、线速度等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。
转速测量时当量A的计算公式：A=60/P
A表示转速测量当量
P表示传感器每转发出的脉冲数
下面举例说明当量A的导出方法:
假定被测物体旋转一周，传感器发出2个脉冲，则：
A=60/P=60/2=30
由此导出系数为30，在设定时可以设为30.0。
4.模拟量计算方式：
电流输出（mA）=（测量值/满量程）×16+4.0
5.举例说明系数及参数等的设置。
设定系数A为2.345、参数D为xxx.xx。
揿“SET”键，当A出现时，揿“◄”移位键，个位闪烁时，揿“▲”键加位到5；再揿“◄”移位键，十位闪烁时，揿“▲”键加位到4；再揿“◄”移位键，百位闪烁时，揿“▲”键加位到3；再揿“◄”移位键，千位闪烁时，揿“▲”键加位到2。揿“◄”移位键，当小数点出现时，揿“▲”键，将小数点左移，使A为2.345。
揿“SET”键，当的D出现时，设定显示值的小数点位和满量程，设置方式同A。
揿“SET”键，当E出现时，揿“◄”移位键，直到出现小数点，再揿“▲”键，确定并保存所设参数，同时退出设定状态。

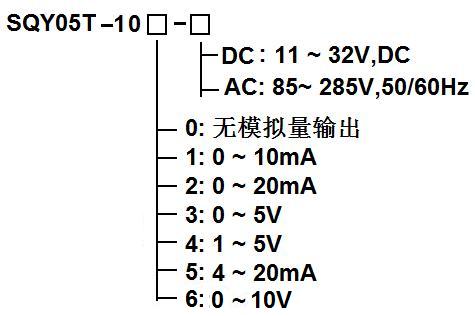

选型图谱:
