DBF法兰液位变送器产品详细说明：

用以连续测量粘性、腐蚀性、沉淀性、结晶性流体的压差，以及开口容器或受压容器的液位，它与节流装置及开方器相配合，也可以测量液体、气体、蒸汽的流量。

技术指标
输出信号：0～10mADC
负载电阻：0～15kΩ
静压误差：≤±3%
灵敏限：0.1%
被测介质允许最高温度：单法兰120℃；双法兰120℃
工作条件：环境温度：－10℃～55℃
相对湿度：≤85%
工作振动频率：≤25Hz
　　　　　振幅：≤0.1mm（双向）
供电电源：220V　50Hz
消耗功率：≤6VA
结构形式：现场安装式
仪表重量：25㎏～40㎏

型号规格

名称	型号	量程可调范围	工作压力MPａ	基本误差%
单法兰	DBF1－311	0～6KPａ…0～20KPａ	6.4	±1
单法兰	DBF1－312	0～20KPａ…0～60KPａ	6.4	±1
双法兰	DBF2－311	0～6KPａ…0～20KPａ	6.4	±1
双法兰	DBF2－312	0～20KPａ…0～60KPａ	6.4	±1

型号表示

D－电动单元组合仪表	B－变送器类	F－法兰液位	□－法兰型式	□－工作静压：6.4MPa	□□－量程范围分档	－变型
			1） 单法兰式 2） 双法兰式			不注）基型 B）防爆型 Q)迁移型 FQ)防腐迁移型 BQ)防爆迁移型

单法兰 双法兰

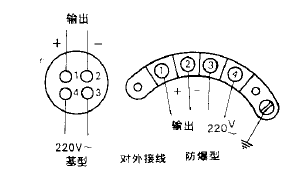

接线端子图
