产品名称: 1011投入式液位变送器
型号规格: 1011投入式液位变送器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 液位变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
1011投入式液位变送器产品详细说明:
1011投入式液位计变送器采用进口高精度、高稳定性扩散硅压力敏感芯片,通过精密模拟放大电路,将被测液体的液位信号转换成4~20mA DC标准信号或0~10V、0~5V、1~5V、1~10V 或Modbus RTU通讯协议(Modbus serial RS485)等信号。高质量的传
感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异性能。

1011投入式液位变送器接液隔离膜片材质316L不锈钢可以抵御多种腐蚀性液体的侵蚀,从而保证客户安心使用。

适用范围

工业现场液位测量与控制 船舶及航海系统
水文测量与监控 城市及供水系统
水库大坝水位测量 循环水及污水处理系统
消防水箱泡沫水箱 小区二次给水

技术及结构指标

精  度  ±0.2% FS.可选±0.1% FS.
供电电源  15~36V DC(一般24VDC)
整机功耗  ≤5W
输出信号  4~20mA DC 等电流、电压信号或数字通讯协议
负载特性  750Ω(24V DC供电两线制4-20mA时)
电气特性  两线制/三线制/四线制可选
工作温度  -10℃~+80℃
工况要求  敞口容器(如水池、开口水槽等)
量程范围  0-0.3m~600m
过载能力  200% FS.
防护等级  IP68
膜片材质  316L不锈钢(陶瓷膜片可特殊订货)
壳体材质  316L不锈钢(聚四氟乙烯外壳可特殊订货)
电线材质  聚四氟乙烯(PTFE)
特殊信号  输出0~10V 、0~5V、1~10V、1~5V DC等三线制信

选型(只需从上至下 逐项选择 就可得出完整型号 默认水的密度,其他密度请注明)

1011  静压投入式液位计液位变送器
代码  输出信号及电气回路
A1  输出4~20mA DC  两线制
A2  输出1~5V DC   三线制
A3  输出0~5V DC   三线制
A4  输出0~10V DC   三线制
A5  输出1~10V DC   三线制
A6  带Modbus RTU通讯协议(Modbus serial RS485)
代码 测量范围  单位 代码举例
C____ 横线上填量程 需5米量程,代码应为 C5
代码  产品等级
K1  普通型
K2  防爆本安型
代码 电缆长度 单位 代码举例
D____ 横线上填电缆长度 需8米电缆,代码应为 D8

  1011   A1   C6   K1  D10  4-20mA,测6米水,普通型,电缆10米    选型举例

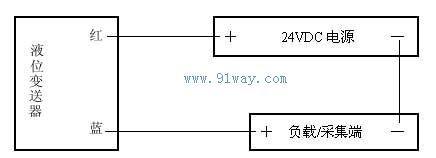

电气连接框图(在测量回路中,按下图接线)

1011投入式液位变送器接线图

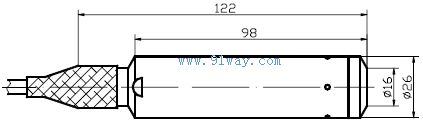

主要尺寸

1011投入式液位变送器外形尺寸

1011投入式液位变送器
