UQK-66系列浮球液位控制器产品详细说明：

UQK－66系列浮球液位控制器适用于工业生产过程中敞开或承压容器内的液位控制。控制器分防爆和非防爆两大类。具有使用安全、性能可靠、维修方便等优点。
UQK－66系列浮球液位控制器不适用粘度过大，容易结晶及对不锈钢有腐蚀作用的介质。

结构原理
UQK－66A、66B　
浮球1随液位的上升上浮，与浮球连接的铁芯2进入磁钢3的作用区内，吸引磁钢带动水银开关4（或微动开关）动作，使触头闭合或开启。液位下降，铁芯下移，退出磁钢作用区，磁钢被拉簧5拉回，开关复位。开关和磁钢部件由密封管6与液体完全隔离。

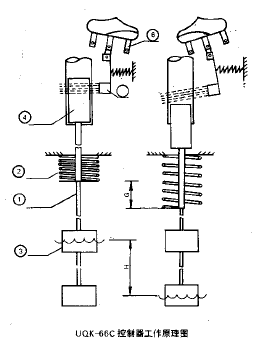

UQK－66C　
    浮子3通过吊索1悬于拉簧2上，（浮子实际是沉筒）当液位升高H后，改变了浮子所受浮力，使拉簧受力变化，向上位移G，导致与其连接的铁芯4同磁钢5作用，联动开关6动作。由于拉簧的位移距离G比液位变化距离H小得多，因此可实现较大的液位差动变化。

主要技术指标

型号	测量范围mm	工作压力MPa	介质温度℃	切换差mm	开关种类	开关布置	安装型式
UQK－66A－1	随检测点安装	6.4	250	5～35	微动开关	单层单开关	外浮子式侧底法兰
UQK－66A－2						单层双开关
UQK－66B－2			400		水银开关	单层双开关
UQK－66C－1	200～3000	2.5	200	无级调整	微动开关	单层单开关	内浮子式顶置法兰
UQK－66C－2				5～35
UQK－66C－3				无级调整		双层单开关

注：单开关为单刀双掷，双开关是指二只单开关。
    防爆控制器的开关均为水银开关，且为双开关。控制器材质有普通钢和不锈钢两种。
介质密度：0.8～1.2 g/cm3
环境温度：－10～+5℃
触点容量：微动开关：380V，50Hz,1A(阻性)，0.5A（感性）
　　　　　水银开关：250V，50Hz,3A（阻性），1.5A（感性）
防爆等级：dⅡBT3
UQK-66C型吊索为长度等于3m的不锈钢丝绳。

工作原理图

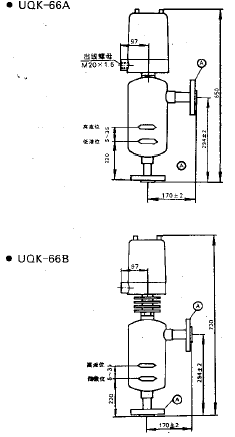

外形及安装尺寸


接线端子

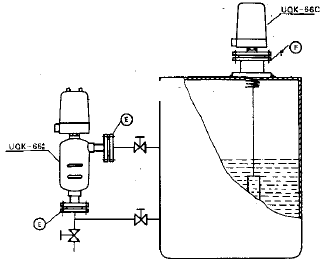

安装示意图
