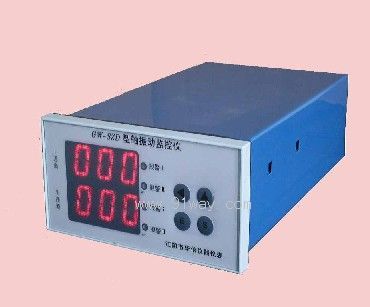

GW-SZD型轴振动监控仪产品详细说明：

1.简介
GW-SZD型轴振动监控仪是精密智能测控仪表,广泛应用于电力、石油、化工等部门。通过DO型电涡流传感器，可对汽轮机、风机等旋转机械的轴振动进行测量和监控。外形美观，结构合理，安装简单，性能稳定，质量可靠。
2.主要功能
校准功能
量程可直接通过前面板按键调整。
显示功能
2路振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
报警功能
当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警值通过前面板按键设置。
输出接口
设有4～20mA电流输出、RS485（RS232），可与计算机、DCS、PLC等设备连接。
3.主要参数
测量范围：0～200μm*（默认值）、0～300μm、0～500μm（峰—峰值）
准确度：1%
电流输出：4～20mA 负载≦500Ω
报警停机设定值：满量程内任意调节。
工作环境：温 度：-30℃～60℃ 相对湿度：≤85%
工作电源：AC220V±30% 50/60Hz?
电源输出：-24VDC
安装方式: 盘式
整机尺寸：160（宽）×80（高）×215（深）mm
开孔尺寸：151（宽）×75（高）mm
4.选型指南
轴振动插件通道必须配置GW-DO型电涡流位移传感器。
选型代号

GW-SZD—A□□—B□□—C□□—D□□—E□□

量程选择：A□□
0 1: 0～100um
0 2: 0～200um
0 3: 0～500um
电流输出：B□□
0 1：4～20Ma
0 2：0～10mA
传感器选择：C□□（DO型电涡流传感器）
0 1: Ф8mm传感器
0 2: Ф11mm传感器
