GW-Y1型轴向位移监控仪产品详细说明：

1. 简介

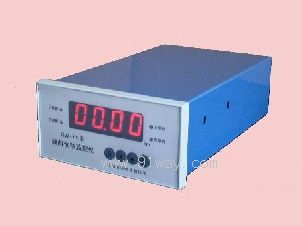

GW-Y1型轴向位移监控仪是精密智能测控仪表,广泛应用于电力、石油、化工等部门。通过HS-06型电涡流传感器，可对汽轮机、风机等旋转机械的轴向位移进行测量和监控。具有报警与停机控制信号输出。设有4～20mA电流输出、RS485（RS232）接口，可与计算机等设备连接。该监控仪采用160×80×215（mm）的通用机箱，LED数字显示,PVC彩色面膜和轻触摸键,外形美观，结构合理，安装简单，性能稳定，质量可靠。

2.主要功能
显示功能
轴向位移测量值、报警、停机设定值，可分别在LED数码管上显示。
报警功能
当轴位移超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警值通过前面板按键设置。
输出接口
设有4～20mA电流输出、RS485（RS232），可与计算机、DCS、PLC等设备连接。
3．技术参数
位移量显示: 4位0.8英寸LED数字显示
量 程: 0～4mm(无特殊要求按±2mm生产)
精 度: ±2%（满量程）
电流输出： 4～20mA
继电器输出: DC28V/1A、AC250V/5A
工作环境： 温度:-30℃～＋60℃ 相对湿度: ≤85%
工作电源: AC220V/50Hz±30%
安装方式: 盘式
整机尺寸：160（宽）×80（高）×215（深）mm
开孔尺寸：151（宽）×75（高）mm
4.选型指南
轴向位移监控仪必须配置GD型电涡流传感器。
GW-Y1—A□□—B□□—C□□—D□□
量程选择：A□□
0 1: -0.5～0～+0.5mm
0 2: -1.0～0～+1.0mm
0 3: -1.5～0～+1.5mm
0 4: -2.0～0～+2.0mm
电流输出：B□□
0 1: 4～20mA
0 2: 0～10mA
传感器选择：C□□(GD-01电涡流传感器)
0 1: Ф8mm传感器
0 2: Ф11mm传感器
0 3: Ф18mm传感器
安装方向：D□□
0 1: 远离探头增加
0 2: 远离探头减少
