ATLX型起重力矩限制器是新型智能化产品。能应用于所有需对起重力矩进行测控的起重设备，广泛应用于港口、码头的门式、塔式起重机及其它悬臂式起重机械。

采用计算机技术，主机将收集到的重量、高度、幅度等信号进行综合处理后，显示各部位量值及输出相应开关量。并能根据用户要求经由RS232或RS485通信接口与用户PLC连接。

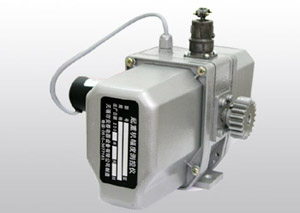

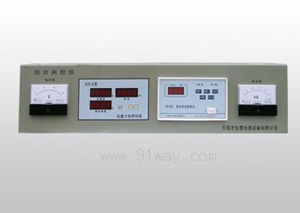

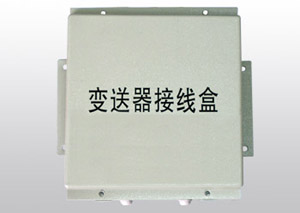

ATLX型起重力矩限制器由测力传感器（附变送器接线盒）、幅度传感器、高度传感器（选配)、主机、显示器（选配）等组成。

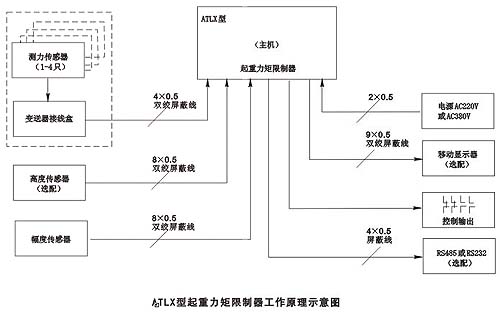

ATLX型起重力矩限制器工作原理示意图:

技术指标：
适用范围：需要进行力矩限制的起重设备及其它相应设备
称重误差：≤±1%F.S，最小显示值：0.01t
变幅误差：≤±5cm，最小显示值：0.01m
高度误差：≤±5cm，最小显示值：0.01m
系统动作误差：≤±3%额定值
报警方式：（也可由用户提出工作方案）
　　预报警：≥90%额定载荷，蜂鸣器发出断续报警声响
　　延时报警：≥105%额定载荷，延时2秒切断上升控制回路和增幅回路，并发出连续报警声
　　立刻报警：≥120%额定载荷，立刻切断上升控制回路和增幅回路，并发出连续报警声
　　变幅立刻报警：立刻切断增幅回路，并发出连续报警声
　　报警的解除：当恢复到额定值范围内时停止报警声，2秒后被切断的回路恢复正常工作
　　允许传感器短时过载值：120%额定值
　　工作环境温度：-40～+60℃
　　相对湿度：45%～95%
　　电源电压：AC380V（+10%，-15%），或AC220V（+10%，-15%）
　　力矩限制时的输出控制：
　　上升限位触点（常开或常闭）一对，继电器触点容量：AC380V，4A
　　变幅限位触点（常开或常闭）一对，继电器触点容量：AC380V，4A

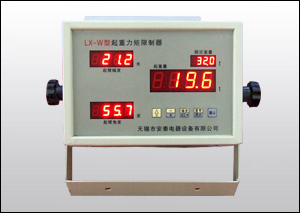

　　显示方式：LED数字显示或触摸屏菜单式显示
　　变幅距离机械限位：2-8档变幅距离限位触点，触点容量：AC380V，2.5A

订货提示：
由于国内外起重机械规格型号比较多，无法统一标准所以用户在订货力矩限制器时必须提供以下资料：
（1）起重机额定吨位、倍率；
（2）安装传感器的部分和臂架传动机构的图纸；
（3）起重机变幅范围（或吊臂角范围）和变幅机构传动图纸；
（4）限制力矩的控制点值（或函数值）；
（5）传感器的型号、规格、数量及显示器的形式；
