产品名称：

QCX5系列磁力起动器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 磁力起动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

产品详细资料下载（PDF格式文档）

QCX5系列磁力起动器产品详细说明：

用途：
QCX5(MS-K)系列电磁起动器适用于交流50Hz或60Hz，额定绝缘电压为660V，在AC-3使用类别下，额定工作电压为380V，额定工作电流至40A的三相鼠笼式电动机的起动，停止及正反转之用，并对电动机的平衡过载和断相进行保护。产品符合IEC60947- 4-1、 GB14048.4标准。

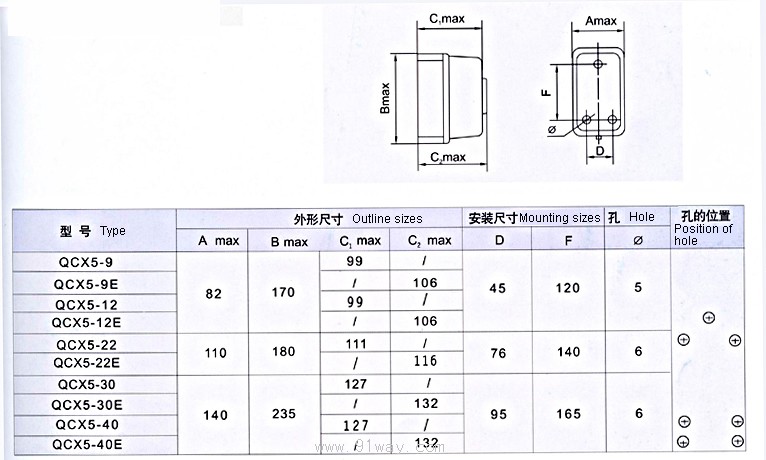

外形及安装尺寸：

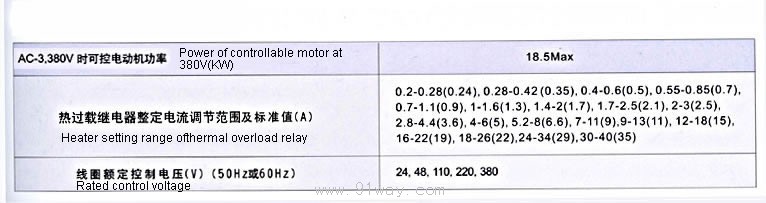

QCX5系列磁力起动器主要技术数据：

型号Type		QCX5-9PM（MS-K10PM）	QCX5-12PM（MS-K11PM）	QCX5-16PM（MS-K18PM）	QCX5-22/20PM（MS-K20PM）	QCX5-22/21PM（MS-K21PM）	QCX5-30PM（MS-K25PM）	QCX5-40PM（MS-K35PM）
额定工作电流（A）AC-3	220V	11	13	18	22	22	30	40
额定工作电流（A）AC-3	380V	9	121	16	22	22	30	40
额定工作功率（KV）AC-3	220V	2.5	3.5	4.5	5.5	5.5	7.5	11
	380V	4	5.5	7.5	11	11	15	18.5
	550V	4	5.5	7.5	11	11	15	18.5
	660V	4	5.5	7.5	7.5	7.5	11	15
热继电器调整范围		0.24A、0.35A、0.7A、0.9A、1.3A、1.7A、2.1A、2.5A、3.6A、5A、6.6A、9A（11A）（15A）			0.24A、0.35A、0.7A、0.9A、1.3A、1.7A、2.1A、2.5A、3.6A、5A、6.6A、9A、11A、15A			19A
								22A
								29A	35A

三、QCX5系列磁力起动器动作特性：

三相负载平衡时的动作时间

序号	整定电流倍数	动作时间	开始条件	周围空气温度
1	1.05	＞2h	冷态开始	+20℃
2	1.20	＜2H	热态开始	+20℃
3	1.50	＜2min	热态开始	+20℃
4	7.2	＞2S≤10S	冷态开始	+20℃

三相负载不平衡时的动作特性

序号	整定电流倍数		动作时间	开始条件	周围空气温度
序号	任意三相	第三相	动作时间	开始条件	周围空气温度
1	1.0	0.9	＞2h	冷态开始	+20℃
2	1.15	0	＜2h	热态开始	+20℃

QCX5系列磁力起动器（示意图）
