产品名称: | SRMR3智能型中文显示软起动器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 低压电器 -- 软起动器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 人民 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|

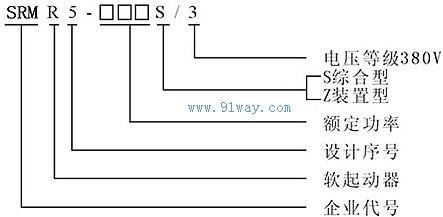

型号含义
本软起动器的型号参照Y、YZ等异步电动机而设定,电流的典型值对应于Y系列4极电动机。
结构与功能
SRMR5智能型软起动器构成见图1所示。主回路是由直接反并联的晶闸管(或晶闸管模块)组成,互感器检测电动机电流:控制回路以单片机为控制核心,参数设置和状态显示等采用按键和数码管来完成,结构先进、新颖、简单、操作方便、简单实用。
另配有较完善的控制输入端子和状态输出端子:R、S、T进线端接3相AC380V电源,出线端U、V、W接到电动机:控制晶闸管的a角,使晶闸管输出到电动机的电压,线性增加至额定值,即所谓斜坡到顶,电动机则加速到额定速度,完成软起动,并发出旁路信号,使旁路接触器吸合,转换到旁路运行,而故障检测仍对电动机进行保护。

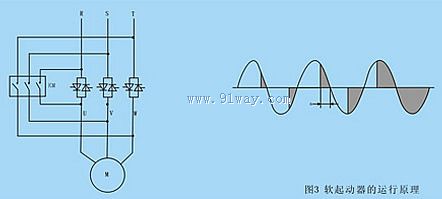

运行原理与系统构成(见图3)
