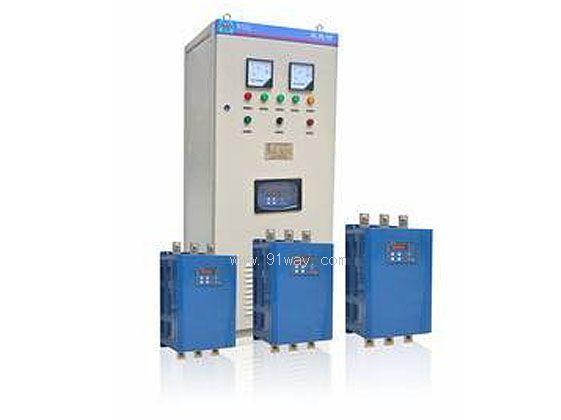

QGQ系列固态软起动器产品详细说明：

QGQ系列智能固态软起动装置是为各种500KW及500KW以下低压鼠笼电机设计的一种新型起动器，它采用先进的可控硅控制技术，能根据电机功率及负载状况，将电机的起动电流控制在第一设定值上，实现电机的软起动。该装置兼容了现有起动设备的基本功能，具有性能可靠、使用简单、易于维护、自动识别相序等特点。

应用范围

水泵：利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用；
球磨机：利用电压斜坡起动，减少齿轮转矩的磨损，减少了维修的工作量，延长使用寿命；
风机：利用固态软起动器取代了传统起动器，减少了皮带磨损和机械冲击；
压缩机：利用限流，实现了平滑起动，降低电机升温；
破碎机：利用堵转保护和快速保护，避免机械故障和阻塞造成电动机过热而烧毁；
输送机械：利用软起动和软停机控制，实现平滑渐进的起动过程和平滑减速的停车过程，避免了因冲击而对物料和设备造成的损伤。

工作原理
QGQ系列笼型电机固态软起动器是从电机的定子回路采集电流和电压信号，通过特殊变换处理后，来控制三路双向可控硅的导通状态，进而控制电机的起动电流和电机运行时的输入功率，实现自动跟踪电机负载变化、自动调节输入功率的功能，达到完成电机的软起动和经济运行的目的。
采用双单片机全数字控制，能全面显示电机的工作状态；
具有较强的抗干扰能力，可保证控制系统在强干扰的复杂工业环境中可靠的工作；
具有恒流起动、电压斜坡起动、脉冲突跳起动三种起动方式，适用于各种类型负载；
具有自由停车、软停车两种停车方式，软停车特性可满足不同场合下机械需求，并且软停车时间可调节；
具有可靠的过流、过载、过热、电源缺相、输出缺相等保护功能，使得电机的起动和运行更可靠更安全；
具有DCS远控接口和计算机RS485接口； 4-20mA标准模拟电流输出。

主要性能特点:
1、起动时间、起动电流可调，最大程度满足现场需求，达到最佳起动效果；
2、起动电流小、起动转矩大且平稳；
3、适用范围宽，产品规格齐全，使用方便；
4、占地面积小，界面友好；
5、起动参数可根据负载类型任意调整；
6、可分别起动多台电机；
7、可连续、频繁起动。

使用环境条件

电源电压： 3AC 380V/660V ±10% 50HZ（三相四线制）；
温度：（-25~+5O）℃；
湿度：<80%
振动：《1.5g
海拔高度：《1500m
用户有特殊要求的，应事先申明。

型号说明

选型标准

常规起动：如船头推进器、压缩机、升降机、离心泵、输送带、电梯等负载的起动，可根据电机额定功率选型；
重负载起动：如离心机、压碎机、混合机、磨碎机、搅拌机等的起动，可按其额定功率的120%选型。（注：柜式主回路空开配DZ20系列，交流接触器配CJ20系列）

订货须知
根据电机额定功率和额定电压及工况确定其型号；
提供电机铭牌上的全部参数。
