产品简介：

（点击小图查看大图）

Z系列中型直流电机产品详细说明：

一、概述
Z710型直流电动机是新开发的Z系列直流电机，其中心高为710毫米。由于Z710型电机的结构及性能有其独特性，与Z系列中型直流电机有一定差别。

二、使用条件
1．电机可以安装在环境条件比较恶劣的场合，但必须选择正确的冷却方法和防护等级，以保持电机内部的清洁。
2．电机的冷却空气中应不含有酸、碱等使电机的绝缘和换向性能有损坏的气体。
3．电机如使用于船舶和湿热带地区以及工作环境中有盐雾、潮湿等，应另行协议。
4．电机的额定功率是指在海拔不超过1000米，环境空气温度不超过40℃的条件下。
5．电机的供电电源采用静止整流电源，也可采用直流发电机电源。

三、Z系列中型直流电机型号说明

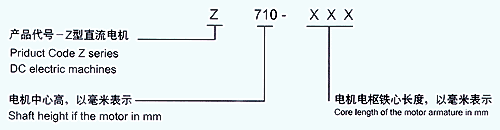

Z系列中型直流电机选型说明

四、产品结构特点
本电机的机座采用多角形叠片结构，具有体积小、重量轻等优点，适用可控硅整流电源。电机的绝缘等级为F级。电机采用无溶剂漆真空压力浸渍处理(VPI，使绕组绝缘具有良好的抗潮能力、机械强度和优良的导热性。电枢铁心由硅钢片叠装而成，具有良好的导磁性能电机采用滚动轴承，运行稳定。本电机的安装型符合GB997和IEC34-7《电机结构及安装形式代号》
标准IM1001 端盖式轴承，底脚安装，水平放置，圆柱形单轴伸
可派生IM1002端盖式轴承，底脚安装，水平放置，圆柱形双轴伸
电机的防护等级根据GB4942．1和IEC34-5《电机外壳防护分级》标准，标准电机的外壳防护等级有IP23和IP44两种。电机冷却方法根据GB1993和IEC34—6《电机冷却方法》标准。标准电机有ICl7、IC37和ICW37A86三种。用户如需其他防护等级、冷却方法可另行协商。本电机标准型式的冷却空气入口在电机的传动端(非换向器端)。

五、产品性能
1、本电机的定额为连续工作方式(S1)。
2、本电机的标准额定电压有440V、660V、750V三种。
3、本电机的励磁方式为他励，励磁绕组有四个引线端子，分为两组两组串联时励磁电压为220V，并联时励磁电压为110V。电机的实际励磁电压，应以电机实际励磁电流达到额定值为准，本电机允许强行励磁，强励电压不得超过500V。强励时，励磁电流可瞬时略超过额定励磁电流，但励磁电流稳定后，不得超过。
4、本电机的过载能力：
第一类直流电机(A类)能承受下表所规定的短时(一分钟)过载。

基速的百分数	额定电流的百分数
基速的百分数	偶尔使用	经常使用
100 200 300以上	200 160 140	175 150 125

第二类直流电机(B类)能承受下表所规定的短时(一分钟)过载。

基速的百分数	额定电流的百分数
基速的百分数	偶尔使用	经常使用
100 200 300以上	200 200 175	175 160 140

第二类直流电机(B类)应能承受下列连续负载：
(1)在额定电枢电压和额定转速范围内带115％额定功率负载连续运行，在此负载下，温升将较高，其他特性可能与额定条件下运行的规定不同。
(2)在额定电枢电压和额定转速范围内，在额定负载连续运行后，紧接着以125％额定功率负载运行二小时，温升不超过规定数值，其他性能可能与额定条件下运行的规定值不同。
* 偶尔使用的短时过载能力是指很少发生或在紧急情况下，电机在一分钟内承受超过连续额定负载的能力，建议将断路器的瞬时开断装置按偶尔使用的短时过载能力整定。
** 经常使用的短时过载能力是指作为正常工作周期的一部分，电机反复承受超过额定负载的能力。
*** 短时过载运行之后，必须轻载运行，使电机整个负载周期的负载均方根值不超过其连续定额。
对第二类直流电机(B类)，偶尔使用时过载倍数允许达到2．5倍(在额定基速时)，时间不超过15秒(但需与本公司协商)。
5、电流变化率
在所有转速及负载下，电机的电流变化率(di／dt)允许达200倍额定电流/秒。
6、噪声振动
本系列电机的噪声符合符合《GB2806电机噪声测定方法》和《IEC34-9电机噪声限值标准》的规定。
本系列电机的振动符合《GB2807电机振动测定方法》和《IEC-14电机振动测试方法及限值标准》的规定。

六、容量选择
第一类直流电机(A类)：
这类电机的详细数据见技术数据表，用户可以根据所需的容量，转速和电压等选定电机的型号和规格。
第二类直流电机(B类)：
这类电机的功率、电流等技术数据要比A类技术数据表中的值低，但具体数值要由用户和制造公司商定。
本电机除技术数据中所列出规格外，用户可以根据具体需要和制造公司协商，派生出其他规格直流电机。

七、技术数据(A类)

Z710-320适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号	额定电压下的转速			功率	额定电流	效率	最大转速	励磁功率	转动惯量	通风
编号	440V	660V	750V	功率	额定电流	效率	最大转速	励磁功率	转动惯量	风量	风压
1	480			800	1963	92.6	1100	8.5	289	4.0	0.85
2	560			1000	2473	93.3	1100	10	296	4.6	1.08
3		530		1000	1621	93.4	1100	10	289	4.4	1.0
4		745		1250	2021	93.7	1200	8.4	289	5.1	1.3
5			645	1250	1775	93.9	1100	9.8	296	5.0	1.26
6		860		1500	2423	93.8	1100	8.7	296	6.0	1.75
7			845	1500	2129	93.9	1200	8.2	289	5.9	1.7

Z710-400适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号	额定电压下的转速			功率	额定电流	效率	最大转速	励磁功率	转动惯量	通风
编号	440V	660V	750V	功率	额定电流	效率	最大转速	励磁功率	转动惯量	风量	风压
1	380			800	1967	92.4	1000	9.3	337	4.2	0.93
2	445			1000	2440	93.2	1000	10.9	344	4.7	1.13
3		422		1000	1624	93.3	1000	10.6	337	4.6	1.08
4		590		1250	2019	93.8	1100	8.7	337	5.1	1.3
5			515	1250	1774	93.9	1000	10.5	344	5.1	1.3
6		690		1500	2418	94	1000	9.13	344	5.9	1.7
7			680	1500	2125	94.1	1100	8.5	337	5.7	1.6

Z710-500适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号	额定电压下的转速			功率	额定电流	效率	最大转速	励磁功率	转动惯量	通风
编号	440V	660V	750V	功率	额定电流	效率	最大转速	励磁功率	转动惯量	风量	风压
1	305			800	1975	92.1	800	10.4	397	4.4	1.0
2	360			1000	2446	92.9	800	11	404	4.8	1.17
3		337		1000	1625	93.2	800	11.6	397	4.7	1.13
4		470		1250	2021	93.7	1000	10.1	397	5.2	1.35
5			410	1250	1777	93.8	800	11.4	404	5.2	1.35
6		550		1500	2419	94	800	10.6	404	6.0	1.75
7			530	1500	2125	94.1	1000	10.9	397	5.8	1.65

Z710-630适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号	额定电压下的转速			功率	额定电流	效率	最大转速	励磁功率	转动惯量	通风
编号	440V	660V	750V	功率	额定电流	效率	最大转速	励磁功率	转动惯量	风量	风压
1	240			800	1988	91.4	700	11.9	475	4.8	1.17
2	280			1000	2458	92.5	700	13.3	482	5.3	1.4
3		268		1000	1633	92.8	700	12.7	475	5.0	1.26
4		370		1250	2027	93.4	800	11.8	475	5.5	1.49
5			325	1250	1783	93.5	700	12.7	482	5.5	1.49
6		435		1500	2425	93.7	700	12.1	482	6.3	1.92
7			430	1500	2129	93.9	800	11.1	475	6.0	1.75

Z710-800适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号	额定电压下的转速			功率	额定电流	效率	最大转速	励磁功率	转动惯量	通风
编号	440V	660V	750V	功率	额定电流	效率	最大转速	励磁功率	转动惯量	风量	风压
1	185			800	2008	90.5	550	14.5	576	5.5	1.49
2	220			1000	2477	91.7	550	14.2	583	5.8	1.65
3		210		1000	1645	92.1	550	13.7	576	5.5	1.49
4		290		1250	2038	93	700	13.6	576	6.1	1.81
5			255	1250	1793	92.9	550	13.8	583	6.0	1.75
6		345		1500	2436	93.3	550	13.4	583	6.8	2.21
7			325	1500	2138	93.3	700	13.6	576	6.5	2.03

八、外形图和安装尺寸表

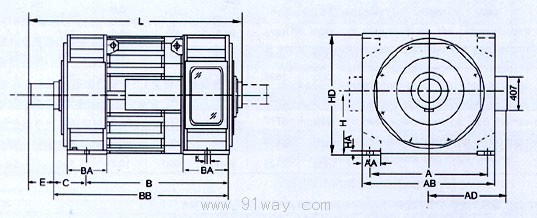

管道通风（IC17）
半管道通风（IC37）

Z系列中型直流电机外形尺寸

型号	主要尺寸	底脚尺寸									轴伸尺寸		出线盒尺寸
型号	H L C HD	A	B	K	HA	AB	BB	AA	BA	BA’	D	E	AD
Z710-320	710 1890 355 1415	1400	1120	56	40	1540	1610	200	475	535	250	410	1028
Z710-400	710 1970 355 1415	1400	1250	56	40	1540	1690	200	475	535	250	410	1028
Z710-500	710 2070 355 1415	1400	1250	56	40	1540	1790	200	475	535	250	410	1028
Z710-630	710 2250 355 1415	1400	1400	56	40	1540	1920	200	475	535	250	410	1028
Z710-800	710 2420 355 1415	1400	1600	56	40	1540	2090	200	475	535	250	410	1028

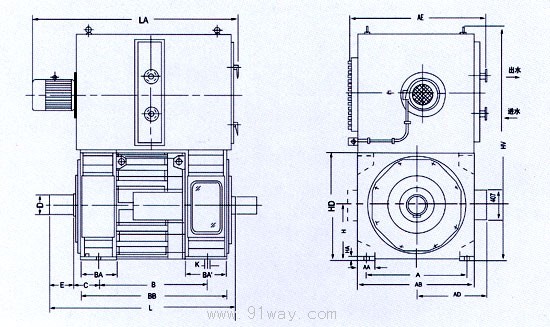

带背包式、空冷却器（ICW37A86）

型号	主要尺寸				底脚尺寸									轴伸尺寸		出线盒尺寸	冷却器尺寸
型号	H	L	C	HD	A	B	K	HA	AB	BB	AA	BA	BA'	D	E	AD	LA	AE	HV
Z710-320	710	1890	355	1415	1400	1120	56	40	1540	1610	200	475	535	250	410	1028	2390	1830	3044
Z710-400	710	1970	355	1415	1400	1250	56	40	1540	1690	200	475	535	250	410	1028	2470	1830	3044
Z710-500	710	2070	355	1415	1400	1250	56	40	1540	1790	200	475	535	250	410	1028	2500	1830	3044
Z710-630	710	2250	355	1415	1400	1400	56	40	1540	1920	200	475	535	250	410	1028	2630	1830	3044
Z710-80	710	2420	355	1415	1400	1600	56	40	1540	2090	200	475	535	250	410	1028	2800	1830	3044

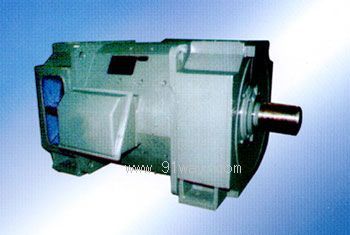

Z系列中型直流电机

Z系列中型直流电机（示意图）
