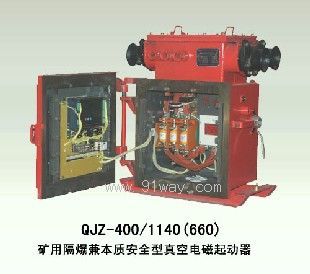

QJZ-400矿用隔爆兼本质安全型真空电磁起动器产品详细说明：

QJZ-200、400/1140（660）
矿用隔爆兼本质安全型真空电磁起动器
产品使用说明书

1．使用范围
QJZ-200、400/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
2．用途
2.1 主要用于直接起动或停止额定电压1140V、660V，频率为50Hz、电流至400A的矿用隔爆型三相鼠笼式异步电动；同时对电动机及控制电路进行保护。起动器应在停机时换向，并具有远控、程控功能。
2.2 起动器留有甲烷检测口，当外接甲烷传感器时，可检测采掘面的甲烷浓度，当其超限时，起动器断电。起动器具有电流检测功能，输出脉冲频率信号200-1000Hz。根据用户需要可选择通讯接口RS485。

3. 型号含义
3.2 规格
3.2.1 额定工作电压 1140，660 V
3.2.2 额定工作电流 200、400 A
3.2.3 额定控制电源电压 36V
4．适用环境
4.1 海拔不超过2000m;
4.2 周围环境压力80~110kPa；
4.3 周围介质温度不高于40℃，不低于-5℃；
4.4相对湿度不大于95%（25℃）；
4.5 在无足以腐蚀金属和破坏绝缘的气体、蒸汽及须能防止水或其它液体浸入起动器内部的环境中；
4.6 在无强烈振动及与水平面垂直安装倾斜角不大于15°以内的环境中;
4.7 污染等级:3级;
4.8 安装类别:Ⅲ类.

5．防爆型式
矿用隔爆兼本质安全型；防爆标志：EXd[ib]Ⅰ
起动器装在隔爆壳内，其控制部分的先导回路设计为本质安全型而实现其整体防爆。

6．主要性能指标

型  号	额定 电压 V	额定 电流 A	当η×cosφ=0.75时能控制鼠笼电动机功率（kW）			引入电缆的外径 （mm）		重量kg
			1140V		660V	电力线路	控制线路
QJZ-200、400/ 1140(660)	1140、660	200	60~290	35~170		φ32~ φ72	φ14.5~ φ21	300
		400	60~590	60~340

6.1 极限分断能力:4500A;
6.2 机械寿命:100万次;电寿命(AC4):3万次;
6.3 隔离开关分断能力:1200A;
6.4 工作制:八小时工作制及断续周期工作制;
6.5 甲烷检测范围:0%-4%;甲烷传感器信号:1-5mA;
6.6 具有红外线遥控操作方式。一切操作均可通过红外遥控器来操作。
6.7 出线口：主回路出线口4个，可穿入φ32-φ71橡套电缆；控制回路进出线口3个，可穿入φ14.5-φ21橡套电缆;
6.8 外形尺寸：830×510×850

7、结构概述
开关隔爆外壳呈方形，安装在撬形底座上。隔爆外壳部分成两个隔爆腔，接线腔与主腔。接线腔集中了全部主回路与控制回路的进出线端子。主回路电源进线端上罩有防护板。接线腔两侧各有两个主回路进出线喇叭口，前侧有三个进出线喇叭口。主腔由壳体与前门构成。壳体内装有隔离换相开关、交流真空接触器、微机综合保护器、显示器、电流互感器、本安插件等组成起动器的电器元件。前门与壳体由4只扣钉、两条齿条，保证其配合间隙。开门后，前门支撑在壳体绞链上。前门与壳体间设有可靠的机械闭锁，打开前门时必须将隔离开关打至停止位置，才能将闭锁杆从前门挡块上退出，其另端插入隔离换向开关的闭锁孔内，使其不能再操作，此时前门才能打开。
