 产品名称： KP型普通晶闸管
型号规格： KP型普通晶闸管
  放大图片 放大图片
产品类别： 常规产品 -- 电子电器 -- 晶闸管
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图） 资料下载 产品电子样本（pdf文件）
KP型普通晶闸管产品详细说明：
KP型普通晶闸管用于调温，调光电源整流、逆变、电机调速、 直流牵引、发电机励磁、快速开关、自动控制、 变频装置。

型　号
TYPE
**=VRRM/100 		/T(AV)
@TC= 70℃ 		VDRM
VRRM 		/TSM
@TVJM
&10ms 		VTM
@/TM
&TC=TVJM 		VTO
@TVJM 		rT
@TVJM 		TVJM RthJC RthCH F
±10% 		外形Outline
A V kA A V V mΩ ℃ K/W K/W kN
电压至 1400V(Up to 1400V)
KP6 400-** 400 600-1400 6.3 600 1.23 0.85 0.640 125 0.080 0.02 5 KP6
KP5 700-** 700 600-1400 9.1 1500 1.75 0.95 0.530 125 0.041 0.01 5 KP5
KP7 800-** 850 600-1400 12.8 1500 1.45 0.87 0.382 125 0.035 0.01 10 KP7
KP8 900-** 900 600-1400 15.0 1500 1.35 0.85 0.330 125 0.035 0.008 15 KP8
KP9 1700-** 1700 600-1400 26.0 1500 1.10 0.86 0.160 125 0.020 0.005 22 KP9
KP4 1800-** 1850 600-1400 29.0 3000 1.23 0.84 0.130 125 0.018 0.005 30 KP4
KPA 2600-** 2640 600-1400 47.0 3000 1.16 0.87 0.098 125 0.013 0.004 45 KPA
KPX 3300-** 3310 600-1400 60.0 3000 1.12 0.83 0.092 125 0.010 0.003 56 KPX
电压至 1800V(Up to 1800V)
KP6 300-** 320 1200-1800 5.0 600 1.62 0.93 1.150 125 0.080 0.02 5 KP6
KP5 600-** 640 1200-1800 8.3 1500 1.97 1.09 0.587 125 0.041 0.01 5 KP5
KP7 700-** 770 1200-1800 11.5 1500 1.65 0.90 0.500 125 0.035 0.01 10 KP7
KP8 800-** 850 1200-1800 14.0 1500 1.45 0.91 0.360 125 0.035 0.008 15 KP8
KP9 1500-** 1520 1200-1800 25.0 1500 1.18 0.88 0.200 125 0.020 0.005 22 KP9
KP4 1700-** 1710 1200-1800 28.0 3000 1.36 0.88 0.160 125 0.018 0.005 30 KP4
KPA 2500-** 2520 1200-1800 45.0 3000 1.27 0.91 0.120 125 0.013 0.004 45 KPA
KPX 3000-** 3030 1200-1800 60.0 3000 1.23 0.90 0.110 125 0.010 0.003 56 KPX
电压至 2600V(Up to 2600V)
KP5 500-** 510 2000-2400 7.8 1500 2.49 0.94 1.036 125 0.041 0.01 5 KP5
KP7 600-** 670 2000-2400 10.0 1500 2.00 0.92 0.720 125 0.035 0.01 10 KP7
KP4 1400-** 1470 2000-2400 23.0 3000 1.65 0.96 0.230 125 0.018 0.005 30 KP4
KPA 2100-** 2110 2000-2400 35.0 3000 1.50 0.96 0.179 125 0.013 0.004 45 KPA
KPX 2700-** 2730 2000-2400 45.0 3000 1.31 0.90 0.137 125 0.010 0.003 56 KPX
KP8 750-** 750 2000-2600 11.0 1500 1.70 0.95 0.500 125 0.035 0.008 15 KP8
KP9 1400-** 1400 2000-2600 24.0 1500 1.30 0.89 0.270 125 0.020 0.005 22 KP9
电压至 3400V(Up to 3400V)
KPA 1800-** 1850 2400-2800 30.0 3000 1.77 1.02 0.250 125 0.013 0.004 45 KPA
KPX 2400-** 2470 2400-2800 43.0 3000 1.49 0.98 0.170 125 0.010 0.003 56 KPX
KP8 700-** 700 2400-3000 10.5 1500 1.90 1.00 0.600 125 0.035 0.008 15 KP8
KP9 1300-** 1300 2400-3000 23.0 1500 1.40 0.95 0.300 125 0.020 0.005 22 KP9
KP5 400-** 410 2400-3400 6.3 1500 3.63 1.04 1.725 125 0.041 0.01 5 KP5
KP7 500-** 530 2400-3400 8.0 1500 2.78 0.98 1.200 125 0.035 0.01 10 KP7
KP8 500-** 580 2800-3400 8.4 1500 2.49 1.03 0.970 125 0.035 0.008 15 KP8
KP9 1000-** 1010 2800-3400 17.0 1500 1.92 1.08 0.560 125 0.020 0.005 22 KP9
KP4 1200-** 1240 2400-3400 19.2 3000 2.11 1.06 0.350 125 0.018 0.005 30 KP4
KPA 1700-** 1770 2800-3400 30.0 3000 1.94 1.05 0.298 125 0.013 0.004 45 KPA
KPX 2100-** 2190 2800-3400 33.0 3000 1.71 1.00 0.235 125 0.010 0.003 56 KPX
电压至 4200V(Up to 4200V)
KP8 400-** 480 3600-4200 7.0 1000 2.62 1.15 1.470 125 0.035 0.008 15 KP8
KP9 800-** 870 3600-4200 15.0 1500 2.35 1.15 0.799 125 0.020 0.005 22 KP9
KP4 900-** 960 3600-4200 14.7 3000 3.19 1.15 0.680 125 0.018 0.005 30 KP4
KPA 1400-** 1440 3600-4200 25.0 3000 2.51 1.15 0.452 125 0.013 0.004 45 KPA
KPX 1800-** 1880 3600-4200 25.0 3000 2.08 1.04 0.345 125 0.010 0.003 56 KPX
全压接型（Free Floating Type）
型　号
TYPE
**=VRRM/100 		/IT(AV) VDSM
VRSM 		VDRM
VRRM 		ITSM
@TVJM
&10ms 		VTM
@/TM
&TC=TVJM 		VTo
@TVJM 		rT
@TVJM 		TVJM RthJC RthCH F
±10% 		外形Outline
@TC
A ℃ V V kA A V V mΩ ℃ K/W K/W kN
电压至 2200V(Up to 2200V)
KPB 3900-** 3980 70 1800-2200 1800-2200 64.5 3000 1.15 0.86 0.095 125 0.007 0.002 70 KPB
KPC 5700-** 5750 70 1800-2200 1800-2200 80.0 3000 1.05 0.87 0.061 125 0.005 0.002 90 KPC
KPC 5200-** 5270 70 1800-2200 1800-2200 80.0 3000 1.05 0.87 0.061 125 0.0057 0.002 90 KHC
电压至 3400V(Up to 3400V)
KPD 6800-** 6810 70 2200-2800 2200-2800 105.0 6000 1.19 0.88 0.052 125 0.004 0.001 120 KHD
KPB 3200-** 3270 70 2400-3400 2400-3400 54.0 3000 1.41 0.95 0.153 125 0.007 0.002 70 KPB
KPC 4600-** 4610 70 2400-3400 2400-3400 69.0 3000 1.21 0.86 0.115 125 0.005 0.002 90 KPC
KPC 4200-** 4240 70 2400-3400 2400-3400 69.0 3000 1.21 0.86 0.115 125 0.006 0.002 90 KHC
电压至 4200V(Up to 4200V)
KP8 500-** 540 70 3600-4200 3600-4200 6.5 1000 2.40 0.95 1.450 125 0.035 0.008 15 KP8
KP9 1000-** 1090 70 3600-4200 3600-4200 16.0 1500 1.90 1.05 0.560 125 0.017 0.005 22 KP9
KPX 1900-** 1900 70 3600-4200 3600-4200 30.0 3000 1.85 0.84 0.335 125 0.011 0.003 50 KHX
KPB 3000-** 3000 70 3600-4200 3600-4200 46.0 3000 1.55 0.98 0.190 125 0.007 0.002 70 KPB
KPC 3900-** 3970 70 3600-4200 3600-4200 60.0 3000 1.35 0.97 0.126 125 0.006 0.002 90 KHC
KPC 4300-** 4320 70 3600-4200 3600-4200 60.0 3000 1.35 0.97 0.126 125 0.005 0.002 90 KPC
KPD 5200-** 5250 70 3000-4200 3000-4200 83.5 6000 1.58 0.98 0.100 125 0.004 0.0001 120 KHD
电压至 5200V(Up to 5200V)
KP8 300-** 370 70 4600-5200 4200-4600 5.0 500 2.20 1.28 1.830 125 0.045 0.008 15 KH8
KP9 800-** 830 70 4600-5200 4200-4600 12.4 1000 1.90 1.12 0.780 125 0.022 0.005 22 KH9
KPA 1300-** 1300 70 4600-5200 4200-4600 20.0 1500 1.73 1.10 0.420 125 0.015 0.004 40 KHA
KPX 1400-** 1470 70 4600-5200 4200-4600 23.5 3000 2.76 1.18 0.525 125 0.011 0.003 50 KHX
KPB 2100-** 2100 70 4600-5200 4200-4600 43.0 3000 1.97 1.05 0.305 125 0.009 0.002 70 KHB
KPC 3000-** 3030 70 4600-5200 4200-4600 55.0 3000 1.78 1.04 0.248 125 0.006 0.002 90 KHC
KPD 3900-** 3930 70 4600-5200 4200-4600 80.0 3000 1.46 1.08 0.127 110 0.004 0.001 120 KHD
电压至 6500V(Up to 6500V)
KP8 300-** 350 70 5400-6500 4500-5600 4.5 1000 3.50 1.20 2.300 125 0.045 0.008 15 KH8
KP8 400-** 420 70 5400-6500 4500-5600 4.5 1000 3.50 1.20 2.300 125 0.035 0.008 15 KP8
KP9 700-** 730 70 5400-6500 4500-5600 11.8 1000 2.25 1.20 1.050 125 0.022 0.005 22 KH9
KP9 800-** 850 70 5400-6500 4500-5600 11.8 1000 2.25 1.20 1.050 125 0.017 0.005 22 KP9
KPA 1000-** 1010 70 5400-6500 4500-5600 14.0 1500 2.37 1.20 0.780 125 0.015 0.004 40 KHA
KPX 1300-** 1360 70 5400-6500 4500-5600 21.9 1500 2.12 1.15 0.645 125 0.011 0.003 50 KHX
KPB 1800-** 1800 70 5400-6500 4500-5600 32.0 3000 2.49 1.25 0.412 125 0.009 0.002 70 KHB
KPC 2800-** 2800 70 5400-6500 4500-5600 45.0 3000 2.00 1.18 0.274 125 0.006 0.002 90 KHC
KPC 3000-** 3070 70 5400-6500 4500-5600 45.0 3000 2.00 1.18 0.274 125 0.005 0.002 90 KPC
KPD 3400-** 3400 70 5400-6500 4500-5600 71.0 3000 1.69 1.13 0.185 110 0.004 0.001 120 KHD
电压至 8500V(Up to 8500V)
KPC 1900-** 1980 70 7000-8000 6500-7500 55.0 4000 2.98 1.25 0.435 110 0.006 0.002 90 KHC
KP8 300-** 300 70 7000-8500 6500-8000 4.5 500 2.95 1.47 2.950 125 0.045 0.008 15 KH8
KP9 600-** 610 70 7000-8500 6500-8000 12.1 1000 2.90 1.35 1.550 125 0.022 0.005 22 KH9
KPD 2400-** 2400 55 7000-8500 6500-8000 40.0 1500 1.90 1.30 0.400 90 0.004 0.001 120 KHD

KP型普通晶闸管外形尺寸

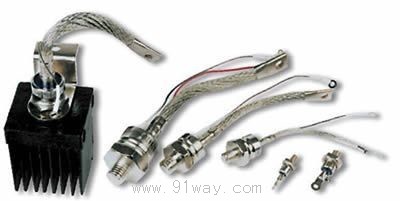

KP型普通晶闸管

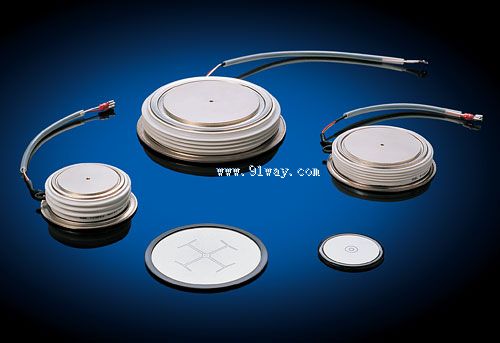

KP型普通晶闸管
KP型普通晶闸管（示意图）
