SW03A三回路晶闸管功率扩展器产品详细说明：

SW03A设计上采用斯通小型功率扩展固态继电器，驱动三路单相或三相大功率反并联晶闸管或双向晶闸管。输入电平和日本岛电占空比（P型，SSR）调节输出类型仪表兼容，例如：SR90、SR70等系列。其安装方式为DIN标准导轨或四孔螺丝。输入使用UL标准的电力接线端子，输出使用可拔插端子，方便用户使用。220V AC和380V AC下均可工作,配套S302Z扩展（无阻容吸回路）固态继电器。图一是电路原理图，在前级固态继电器导通时，强制后级大功率晶闸管导通，对后级晶闸管无特殊要求。以通道一为例，电路中元件的具体作用如下：I1是前级固态继电器的限流电感；R1，R2为阴极电阻，用于提高静态dv/dt；C1，R3为阻容吸收回路；L1为输入指示发光二极管；每路固态继电器要求输入不小于5V，驱动电流不小于15mA（最大不超过30mA）。出厂为J1，J2短路的三相工作方式，此时仅保留L1发光二极管作为输入指示。J1，J2开路为三个独立的单相。端子D1- D3可参照电路原理图接线。此外，当驱动两支单向晶闸管时，可安装两只反向保护二极管D1-D8（1N4007）。内部的阻容吸收元件为180Ω和0.1UF，也可根据实际负载情况外配阻容吸器。常见的故障及排除：A：存在某种情况，由于后级大功率晶闸管（特别是双硅），当小固态继电器导通时，后级的晶闸未能及时导通，造成前级过大的电流，将前级限流电感或前级固态继电器烧毁。 B：不接后级的晶闸管时，输入12V电压，用指针万用表电阻挡可测出前级固态继电器的好坏。C:用户使用的国产双向晶闸管经验（参考）:建议采用2、3相限，即负脉冲触发。

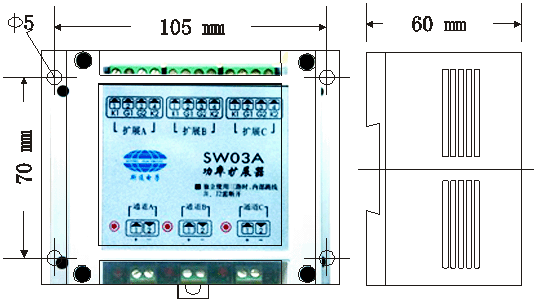

SW03A三回路晶闸管功率扩展器安装尺寸

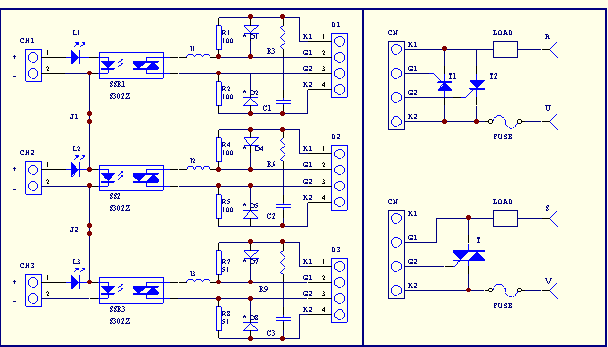

SW03A原理图


A)直接连接SSR输出类型仪表（略）

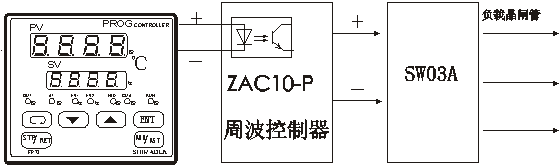

B)带周波功率扩展应用例


附件. 周波过零简介：工业电加热系统中最具广泛应用的SSR信号处理控制器，它能接受PWM或4-20mA输入，产生周期过零式（PWM占空比控制）和周波过零式（CYC变周期）两种输出，直接驱动希曼顿SSR功率扩展板。具有硬手操和辅助功率调整功能，先进的周波过零的输出，由于负载电流的通断是按正弦波均匀分布，多台设备运行的随机性和叠加性，所造成的总动力负载电流相对是均衡的，它提s高了调节精度和电源利用效率以及避免了打表针和电力设备增容，节电效果十分明显。
