规格号Specification No.

JPK-10/058

触点组合形式  Contact Configuration

1Z

试验电压 （直流或50Hz交流峰值）Test Voltage （DC or AC 50Hz Peak）kV

20

额定工作电压(峰值)Rated Operating Voltage(Peak)kV

DC or AC 50Hz

15

AC2.5MHz

AC16MHz

AC32MHz

额定承载电流(有效值)Rated Carrying Voltage(RMS)A

DC or AC 50Hz

50

AC2.5MHz

AC16MHz

AC32MHz

接触电阻Contact Resistance （Ω）

0.025

分布电容Contact Capacitance（pf）

断开的触点间Beteween Open Contacts

3

触点与外壳间Open Contacts to Ground

3.5

最大动作时间Operate Time Max. (ms)

30

最大释放时间Release Time Max.(ms)

8

温度范围  Range of Temp.(℃)

-55~+125

冲击级别Shock, 11ms 1/2Sine(Peak g’s)

50

振动级别Vibration ,Peak 10g’s( Hz)

10~500

机械寿命Expected Mechanical Life(×106)

1

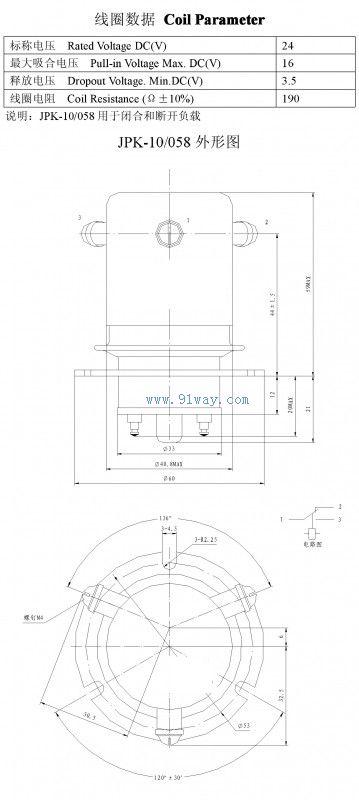

标称重量  Weight (g)

290

标称电压  Rated Voltage DC(V)

24

最大吸合电压  Pull-in Voltage Max. DC(V)

16

释放电压  Dropout Voltage. Min.DC(V)

3.5

线圈电阻  Coil Resistance (Ω±10%)

190
