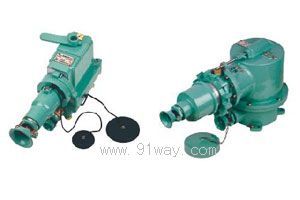

AC-30/50～100防爆插销适用范围

1. 1区、2区危险气体场所；
2. ⅡA、ⅡB类T1~T4组爆炸性气体或蒸气环境；
3. 户内、户外(IP54)。
产品特点
1. 铝合金外壳铸造成型，表面喷塑；
2. 插座上有分合指示；
3. 插座与插头设有联锁装置，断电后方能插拔；
4. 50～100A插座内装断路器，具有过载、短路保护；
5. 钢管或电缆布线。

主要技术数据
AC-30
额定电压(V):220/380
额定电流(A):30
极数:1P+N+PE/3P+PE/3P+N+PE
防爆标志:ExdⅡBT4
进线口螺纹:G3/4″
出线口螺纹:G11/4″
螺纹:G3/4″
电缆外径(mm):ф10～ф14

额定电压(V):220/380
额定电流(A):50
极数:1P+N+PE/3P+PE/3P+N+PE
防爆标志:ExdⅡBT4
进线口螺纹:G11/2″
出线口螺纹:G2″
螺纹:G11/4″
电缆外径(mm):ф15～ф23

额定电压(V):220/380
额定电流(A):63
极数:1P+N+PE/3P+PE/3P+N+PE
防爆标志:ExdⅡBT4
进线口螺纹:G11/2″
出线口螺纹:G2″
螺纹:G11/2″
电缆外径(mm):ф18～ф30

额定电压(V):220/380
额定电流(A):100
极数:1P+N+PE/3P+PE/3P+N+PE
防爆标志:ExdⅡBT4
进线口螺纹:G2″
出线口螺纹:G2″
螺纹:G2″
电缆外径(mm):ф25～ф38

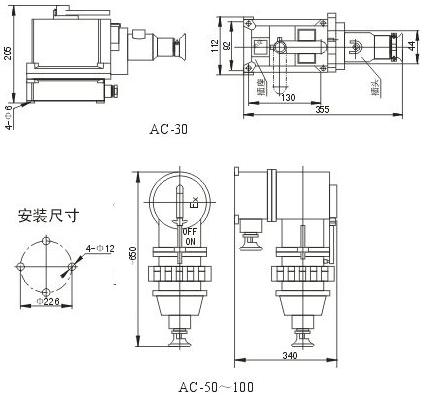

AC-30/50～100防爆插销外形及安装尺寸

型号
