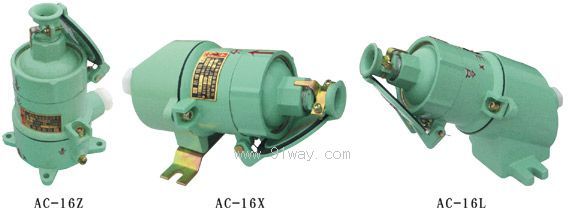

AC-16系列防爆插销(ⅡB ⅡC)产品详细说明：

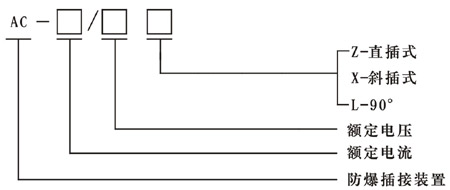

型号含义


适用范围
海拔高度不超过2000m
周围环境温度不超过+40℃,不低于-20℃
周围环境的相对湿度不大于95%(相当于+25℃)
适用于ⅡA、ⅡB类T1～T4组爆炸性气体混合物（1区和2区）场所
具有轻微腐蚀环境，但不含有严重破坏金属和绝缘的气体存在
能防止水合液体浸入的地方

AC-16系列防爆插销(ⅡB ⅡC)特点
适用于额定电压380V以下，额定电流6-16A的线路中，作为连接手持工具及照明灯电源，铸铝合金外壳，表面喷塑。插座上带有分、合防护盖，严禁带电开盖标志。插头的接地触头比主触头长，使主触头未接通前先将地线接通，在拔脱插头时，最后分断接地线，以保证安全，插销与开关制成连锁结构，当插头插入后，插头上的转套向右旋转至一定角度，插座内的即闭合，同时插销不能拔脱。反之，将转套向左旋转一定角度，则开关分断，然后才能拔掉插头，插座上设有防护盖，在插头拔脱后，防护盖将插座遮蔽，以免外物侵入，钢管或电缆布线，电缆布线须配电缆夹紧密封接头。

AC-16系列防爆插销(ⅡB ⅡC)主要技术参数

型号	电流（A）	电压（V）	极数	防爆标志	防护等级	电缆外径(mm)	进线口螺纹(G")
AC-16	16	220/380	1P+N 3P+N 3P+N+PE	Exd(e)ⅡBT4 Exd(e)ⅡCT4	IP54	φ12	3/4"

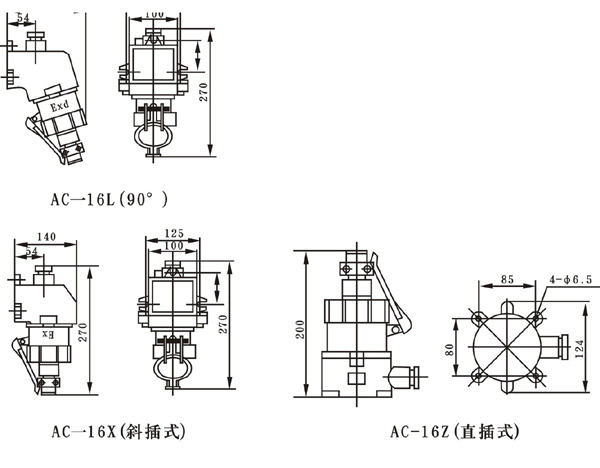

外形安装尺寸
