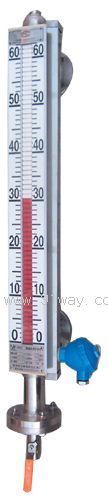

USH-A系列磁性翻柱液位计产品详细说明：

UHS-A系列磁性液位计，是引进、吸引国内外同类产品，并加以消化、吸收、提高，按原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位测量。该磁性液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区，显示醒目，读数直观，且可配备夜光显示。特别是现场指示部分，由于不与液体介质接触，所以对温度、高压、高粘度、有毒、有害、强腐蚀性介质，更能显示其优越性。因此，它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、先进性、实用。
侧装式磁性液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警或联锁；配上干簧芯片组液位变送器，可将液位、界位信号转换成二进制4～20m ADC标准信号，传输给计算机、调节器、液位数显仪，实现远距离指示、检测、记录与控制，该系列液位计广泛用于石油、化工、冶金、制药、食品、电力等各种生产过程中的液位测量与控制。

结构原理
液位计根据浮力原理和磁性耦合作用研制而成。当容器中的液位升降时，液位计主导的浮子也随之升降，浮子内的永久磁钢通过耦合传递到现场指示器，驱动红或白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度、从而实现液位的指示。

特点
适合容器内液体介质的液位、界位的测量。除现场指示外，还根据要求配远传变送器、报警开关、控制开关，检测功能齐全。
指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
测量范围大，不受贮槽高度限制。
指示机构与被测介质完全隔离、因而密封性高、使用安全。
结构简单，安装方便，维护费用低。　
耐腐蚀，无需电源、防爆

液位计主要技术参数
测量范围：300～15000mm　
准确度：±10mm～±20mm　
介质密度：≥0.45g/cm3
工作压力：≤6.4MPa
介质粘度：≤0.4Pa.S　
介质温度：-50～+350℃
连接法兰：采用HG20592-20635-97标准，法兰尺寸：DN20，PN2.5其它标准订货时注明。
远传配套仪表的主要参数，请参阅UHS-A系列辅助装置。

USH-A系列磁性翻柱液位计选型

A

侧装式（侧侧式）

B

侧顶式

C

侧底式

D

顶底式

E

顶装式

F

底装式

□

公称压力（如：1.0、1.6、2.0、2.5、4.0、6.4等）

□

密封面形式：突面（可省略）

M

密封面形式：凸面

DN□

法兰通径DNXX（缺省为DN/20）

□

中心距mm

□

介质密度g/cm3（如：水/1.0）

□

介质温度℃

A

普通型

B

夹套型（蒸汽夹套，G1/2）

C

地下型（对应于“E/顶装式”）

D

防霜型

E

衬里型（衬聚四氟乙烯）

F

低温型（真空式）

H

翻柱

304

0Cr18Ni9

321

0Cr18Ni9Ti

316L

OOCr17Ni14Mo2

□

无（省略）

A

上限

B

下限

C

上下限

I

点动

II

保持

Y

远传4～20mA

S

带智能显示

UHS-A

□

□

□

-DN□

-□

-□

-□

□

□

□

-□

-□

□

□
