产品名称: | 8030/1□~2□系列工厂用防爆主令控制 | |||||
型号规格: | |
|||||
产品类别: | 上海电器 -- 特种电器 -- 防爆主令 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|

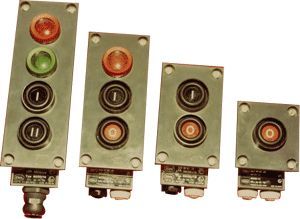

8030/1□~2□系列工厂用防爆主令控制用途
供交流50Hz,电压至660V,直流电压至250伏的线路中作为控制接触器、继电器、灯光信号,亦可用作控制小容量交流电动机和电流指示等电气设备之用。
8030/1□~2□系列工厂用防爆主令控制结构简介
控制器由外壳(盖、基座)和隔爆型或增安型的配套元件等组成。外壳为增安型结构,采用高强度阻燃塑料压制而成,外形美观且具有抗静电、耐冲击及热稳定性好又耐腐蚀等优良性能。配套元件固定在基座上,盖上装有操作用附件或信号灯的护盖以及电流表的观察窗等,盖与基座之间设有密封圈,用不锈钢钉相对固定后,可保证外壳的防护等级达到IP54。
隔爆型控制开关和控制按钮,结构紧凑,可靠性好,体积小,通断能力和寿命指标高,控制按钮可组成一对常合触头加一对常分触头;二对常合触头;二对常分触头等三种组合形式(若需后二种形式订货时应注明)。控制开关可组成一至四极触头的多种接触型式和操作位置,除表4所例的十四个品种外,可供特殊品种。
隔爆型信号灯由发光部件和电源部件组成。结构合理,使用寿命长,耗电省是具有先进水平的配套元件。
增安型电流表的量程分:0-1A和0-5A两种,并能显示量程电流5倍的过载电流值,还装有红色可调指针,用作示意正常负荷的电流值,供操作者随时监视运转情况。
控制器可以两台组成为多元的控制器,如有需要可在订货时注明。
8030/1□~2□系列工厂用防爆主令控制技术数据
控制器的基本参数见表1-3规定
电流表标称值(A) |
电缆外径(mm) |
防爆等级 |
防护等级 |
按用户要求 |
M22×1.5为φ9~φ15.5×2 M27×1.5为φ11~φ18×1 |
edⅡC T6 EEx de Ⅱ T6 |
IP54 |
隔爆型控制开关
使用类别 |
额定工作电压(V) |
额定工作电流(A) |
备注 |
AC1 |
660V |
16A |
|
AC3 |
380V/660V |
16A/4A |
|
AC11 |
380V/660V |
16A/2.5A |
|
DC1 |
220V |
0.8A |
L/R=1ms |
DC11 |
220V |
0.4A |
L/R=100ms |
隔爆型控制按钮
稳定电压 使用类别 |
60V |
110V |
220V |
250V |
380V |
500V |
备注 |
AC11 |
6A |
|
2A |
0.6A |
| ||
DC11 |
2.5A |
1.6A |
0.25A |
|
|
|
15ms |
DC11 |
1.6A |
1A |
0.25A |
|
|
|
50ms |
DC11 |
1A |
0.6A |
0.25A |
|
|
|
100ms |
DC1 |
4A |
2.5A |
0.4A |
|
|
|
1ms |
