HDG,HSG系列玻璃电熔炉变压器产品详细说明：

概述：
HDG,HSG系列玻璃电熔炉变压器是针对硅钼棒电炉（玻璃电熔炉）配套而设计，适用于电源隔离低压输出的场合。

用途：
本产品供硅钼棒（玻璃电熔）炉前电源之用。

结构特征：
硅钼棒电热体的电阻随温度升高急剧增大，开始加热时，电热体的电阻较小，所需电压较低，约为工作电压的l/ 4—1/3，根据硅钼棒电热体的工作电压及其电阻和温度的正向特性，变压器输出电压采用多抽头的方式来满足加热体在不同温度时需要的工作电压，从而提高电网功率因数。

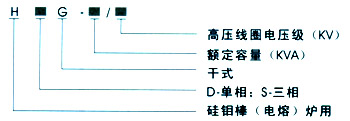

型号含义：


订货须知：
1、产品型号
2、额定容量
3、相数
4、联接组别
5、调压方式
6、高、低压电压
7、特殊要求

技术数据：

型号规格	额定容量 (KVA)	相数	额定电压		损耗			阻抗电压%	连接组别	外限尺寸(mm) 长x宽x高(参考)
			一次(V)	二次(V)	空载W	短路W	空载电流%
HDG-10/0.5	10	1	220.380	根 据 用 户 要 求 任 意 选 择	80	250	3.5	3.5	I.Io	400X350X530
HDG-12/0.5	12	1	220.380		85	280	3.5	3.5	I.Io	400X350X550
HDG-16/0.5	16	1	380		100	400	3.2	3.5	I.Io	430X350X550
HDG-20/0.5	20	1	380		120	450	2.85	3.5	I.Io	450X380X560
HDG-25/0.5	25	1	380		130	480	2.8	3.5	I.Io	450X400X580
HDG-30/0.5	30	1	380		150	570	2.6	3.5	I.Io	470X400X600
HDG-40/0.5	40	1	380		160	620	2.5	3.8	I.Io	500X400X600
HDG-50/0.5	50	1	380		180	700	2.5	3.8	I.Io	530X420X630
HDG-80/0.5	80	1	380		200	800	2.1	4	I.Io	620X400X650
HDG-120/0.5	120	1	380		360	1320	1.8	4	I.Io	750X420X680
HSG-20/0.5	20	3	380		100	460	3.2	3.5	D.Y11	550X320X480
HSG-25/0.5	25	3	380		160	640	3.1	3.5	D.Y11	580X350X500
HSG-30/0.5	30	3	380		180	720	2.8	3.5	D.Y11	600X380X550
HSG-35/0.5	35	3	380		200	840	2.6	3.5	D.Y11	650X380X550
HSG-40/0.5	40	3	380		220	920	2.5	3.5	D.Y11	680X400X580
HSG-50/0.5	50	3	380		300	1400	2.1	3.5	D.Y11	750X400X600
HSG-60/0.5	60	3	380		340	1600	1.9	3.8	D.Y11	780X400X650
HSG-80/0.5	80	3	380		380	1900	1.8	3.8	D.Y11	820X430X680
HSG-120/0.5	120	3	380		480	2160	1.6	4	D.Y11	950X450X700
HSG-150/0.5	150	3	380		560	2480	1.5	4	D.Y11	1020X500X800
HSG-200/0.5	200	3	380		620	2600	1.3	4.5	D.Y11	1100X500X950
HSG-250/0.5	250	3	380		820	3560	0.8	4.5	D.Y11	1150X520X1000
HSG-315/0.5	315	3	380		920	5200	0.7	4.5	D.Y11	1200X550X1150
HSG-400/0.5	400	3	380		1120	6000	0.6	4.5	D.Y11	1300X550X1200
